دوره آموزشی برق صنعتی ، فصل 1 : آشنایی با برق صنعتی ، جلسه 1 : تولید، انتقال و توزیع انرژی الکتریکی

برق صنعتی

در ساده ترین و روان ترین تعریف میتوانیم بگوییم برق صنعتی یعنی کاربرد برق در صنعت اینکه انرژی الکتریکی در یک کارگاه یا کارخانه صنعتی به چه صورت استفاده یا کنترل می شود میتواند جزء تعریف برق صنعتی باشد.اما موارد خاصی هم دراین تعریف وجود دارد که نادیده گرفته شده است.مثلا تکنیکها و روش هایی که برای کنترل و استفاده از برق در صنعت استفاده می شود،درساختمان های مسکونی، تجاری، بیمارستانهاو…هم کاربرد دارد.پس میتوانیم بگوییم برق صنعتی عبارت است از روشها و تکنیک هایی جهت کنترل و استفاده از برق در صنعت وساختمان.شاید در ذهن به این صورت تداعی شود که برق صنعتی یعنی شبکه سه فاز و قدرت و تجهیزات قدرت،مثل موتورهای سه فاز،ژنراتورها یا ترانسهای قدرت.اما روشن کردن یک موتور تک فاز،از نوع ۲خازنه به کمک دو خط فازو نول،ویک کلید صفر و یک در یک بالابر مصالح ساختمانی هم جزء مباحث برق صنعتی است.

یا روشن کردن تیرک های روشنایی در یک جاده برون شهری به کمک  یک یا چند کنتاکتور هم جزء مباحث برق صنعتی است.

برق صنعتی شامل موارد زیر می باشد:

وقتی کلید الکتریکی از نوع سه فاز را به کمک یک کلید صفرو یک گردان روشن و خاموش می کنیم.

وقتی یک موتور تک فاز را به کمک کلیدگردان خاموش و روشن میکنیم.

وقتی یک پمپ آب کشاورزی ویا یک پمپ شناور سه فاز را به کمک کلیدی به نام ستاره مثلث روشن و راه اندازی میکنیم.

وقتی یک کمپرسور را به کمک یک کنتاکتور روشن و خاموش میکنیم.

وقتی به کمک یک رله هوشمند یک موتور را کنترل میکنیم.

زمانی که موتور یک نوار نقاله را روشن میکنیم.

زمانی که برق سه فاز ورودی یک کارگاه را به کمک چند کلید اتوماتیک بین تجهیزات مختلف کارگاه  تقسیم میکنیم.

زمانی که توان راکتیو یک کارگاه را به کمک چند عدد خازن کنترل و کاهش می دهیم.

زمانی که مقدار جریان هر یک از فازهای یک کارگاه یا یک ساختمان مسکونی،تجاری را به کمک آمپرمتر دیجیتالی تابلویی برروی درب یک تابلو برق نمایش می دهیم.

زمانی که روشنایی یک کارگاه رابه کمک یک کنتاکتور و دو شستی استارت و استاپ،خاموش و روشن میکنیم.

وقتی که یک موتور سه فاز مربوط به راه اندازی نوار نقاله را به کمک دستگاهی بانام سافت استارت خیلی نرم و آرام راه اندازی میکنیم تا کمترین لرزشی در هنگام راه اندازی برروی نوار نقاله داشته باشیم.

زمانی که میخواهیم دور یک موتور سه فاز رابه کمک دستگاهی بانام درایو الکتریکی کنترل کنیم.

و صدها مورد دیگر که در این مطلب مجال گفتن تمامی آنها وجود ندارد.

تمامی این موارد یعنی همان حوزه برق صنعتی.

استاندارد برق کشور ایران N/3/PE~50HZ (یعنی سه فاز و نول و ارت و فرکانس 50 هرتز) است.

طبق شکل زیر نحوه تولید،انتقال و توزیع انرژی الکتریکی را تحلیل می کنیم.

تولید انتقال و توزیع انرژی الکتریکی

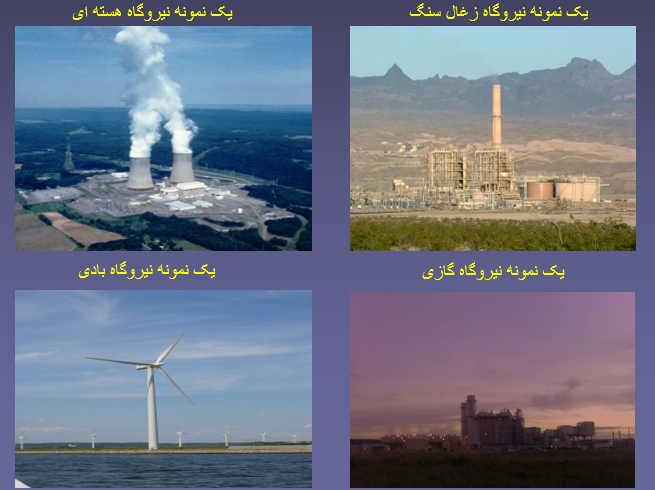

1. نیروگاه:

با چرخاندن ژنراتور سه فاز سنکرون با توربین یا نیروگاه حرارتی و سوختی می توان برق تولید کرد.

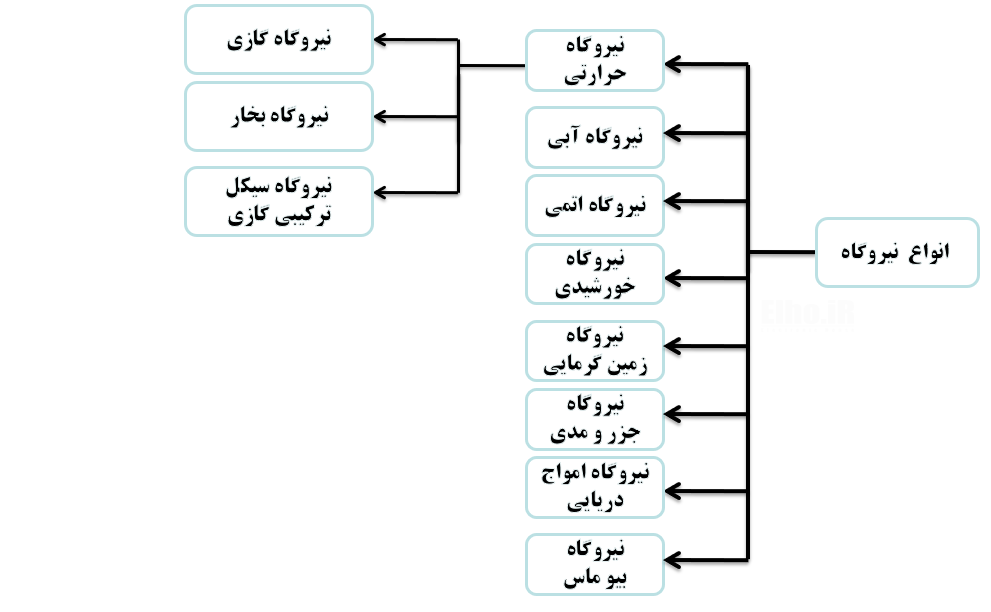

انواع نیروگاه :

نیروگاه حرارتی (نیروگاه بخار آب – نیروگاه گازی – نیروگاه سیکل ترکیبی) – نیروگاه آبی – نیروگاه بادی

ولتاژ های تولید شده توسط ژنراتور های سه فازه سنکرون در سه فاز ها

6 کیلوولت

7.5 کیلوولت

11 کیلوولت

15.5 کیلوولت

20 کیلوولت

2. تبدیلگاه :

برای انتقال انرژی الکتریکی (برق) برای اینکه افت ولتاژ نداشته باشیم از ترانسفورماتور افزاینده در خروجی نیروگاه استفاده میکنیم.

در این تبدیلگاه ولتاژ تولید شده 15.5 کیلو ولت را توسط ترانسفورماتور افزاینده به 230 کیلو ولت تبدیل می کنیم.

3. خط انتقال :

برای انتقال ولتاژ 230 کیلو ولت از نیروگاه به مصرف کننده از دکل های بلند استفاده خواهیم کرد.

4. پست فشار قوی :

یک ترانسفورماتور کاهنده در ورودی هر استان که تبدیل 230 کیلوولت به 63 کیلوولت تبدیل میکند واقع شده است.

5. پست فوق توزیع :

یک ترانسفورماتور در 5 کیلومتری مانده به ورودی شهر واقع می باشد.که برق 63 کیلو ولت را به 20 کیلو ولت تبدیل می کند.

در اصل تبدیل به فشار متوسط می کند.

6. پست توزیع :

یک ترانسفورماتور که در داخل شهر هست پست توزیع می گویند، که 20 کیلو ولت را به 380 ولت تبدیل می کند. در اصل سه فاز فشار ضعیف گویند.

تیر برق های حامل سیم سه فاز برق در خیابان ها و معابر به شکل زیر سیم بندی می شود.

سیم های تیر برق

از سیم های فاز 1 و فاز 2 و فاز 3 و نول برای مصارف خانه ها و… انشعاب گرفته می شود.

فاز شب برای روشنایی چراغ های تیر برق در شب مورد استفاده قرار می گیرد.

نکته : به دلیل صاعقه سیم نول به بالای تیر برق وصل شده است.

در استاندارد به فاز ها را به صورت زیر نام گذاری کرده اند :

فاز 1← L1 یا R

فاز 2← L2 یا S

فاز 3← L3 یا T
