جلسه P.3 : افزودن قطعات، طراحی مدار شماتیک و اجرای شبیه ساز در Proteus


دوره آموزشی Proteus ، جلسه 3 : افزودن قطعات، طراحی مدار شماتیک و اجرای شبیه ساز در Proteus

جهت مشاهده لیست تمامی جلسات دوره آموزشی طراحی مدار در نرم افزار Proteus اینجا کلیک کنید.

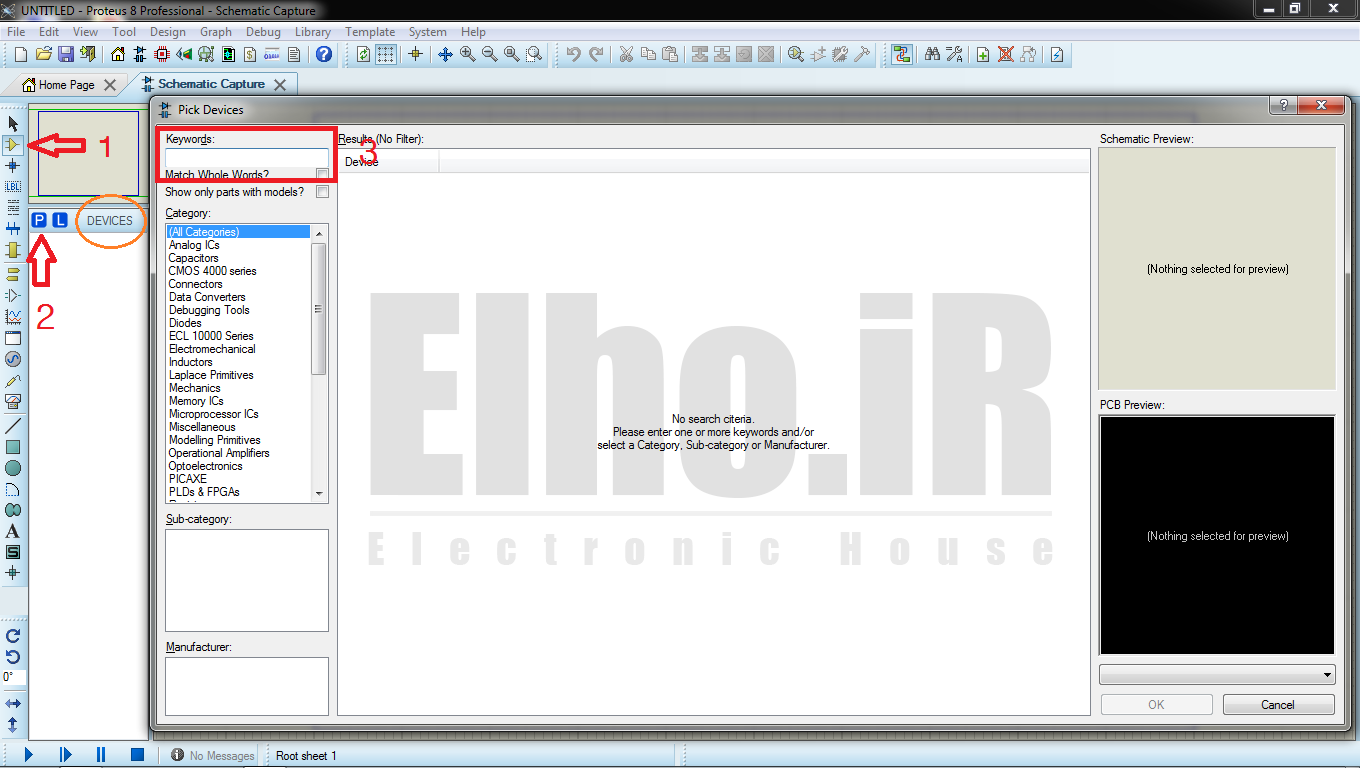

ابتدا برای افزودن قطعات مورد نیاز در مدار، باید ابزار Component Mod را در نوار ابزار سمت چپ (شماره یک در شکل) انتخاب کنید.سپس در قسمت DEVICES روی قسمت “P” کلیک کنید تا پنجره Pick Dvices باز شود طبق شکل زیر:

حال  با نوشتن نام قطعه مورد نظر در قسمت keywords (شماره 3 در شکل بالا) میتوانیم قطعات مرتبط را مشاهده و با کلیک بر روی قطعه مورد نظر آن را وارد لیست قطعات خود یعنی قسمت DEVICES بکنیم.

که به عنوان مثال برای اضافه کردن LED نام LED را در قسمت keywords نوشته و از میان قطعات موجود ، با کلیک بر روی قطعه مورد نظر (LED-RED) آن را وارد لیست قطعات خود میکنیم طبق شکل زیر:

به همین ترتیب قطعات مورد نیاز دیگر را وارد لیست قطعات خود میکنیم.

بعد تمامی قطعات که معادل انگلیسی آنان را در قسمت keyword مینویسیم بعد Ok میزنیم .

معادل انگلیسی برخی از قطعات مهم و پر کاربرد

مقاومت —->RES

کلید ——->BUTTON

ترانزیستور –>NPN یا PNP

دیود ——> DIOD

ال ای دی —->LED

ال ای دی قرمز —>LED RED

رله —–>RELAY

خازن ساده ——>CAP

خازن الکترولیتی —-> CAP ELEC

ال سی دی ——> LCD

و…

ما بعنوان مدار آموزشی ساده در این پست می خواهیم یک  LED را توسط یک باتری وکلید روشن کنیم.به همین جهت قطعات مورد نیاز دیگر  (مقاومت ،کلید و باتری )   را وارد لیست قطعات می کنیم. که برای سرچ یاتری کلمه BATTERI وبرای سرچ کلید، کلمه SW-SPST  و همچنین برای وارد کردن قطعه مقاومت کلمه RES را در قسمت  keywords می نویسیم.

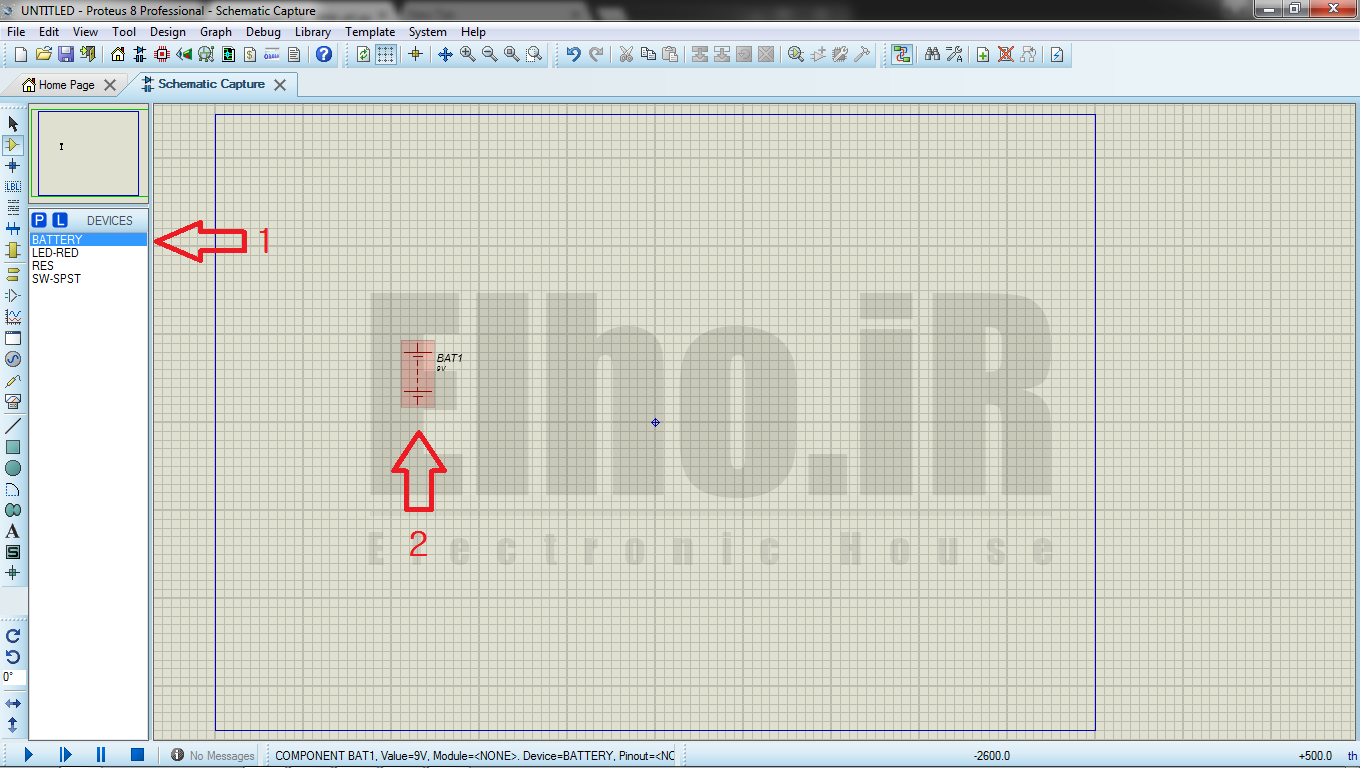

حال در قسمت DEVICES قطعاتی که انتخاب کرده بودیم را می بینیم که با انتخاب هر کدام (شماره 1 در شکل زیر) و کلیک در صفحه طراحی (شماره 2 شکل)قطعات را وارد صفحه طراحی میکنیم:

 پس از وارد کردن تمام قطعات خود به صفحه طراحی می توانیم مدار خود را طراحی کنیم .

بعد از اضافه کردن قطعات در صفحه ی شماتیک برای تنظیمات مربوط به  آن قطعه بعد از رسم آن قطعه روی شکل قطعه دابل کلیک میکنیم ( یا راست کلیک کرده و گزینه    edit properties را می زنیم ) تا پنجره Edit Component ظاهر شود .

1: اسم و شماره میکروکنترلر

2: مدل میکروکنترلر

3: افزودن فایل کد hex به میکروکنترلر

4: فیوز بیت های تنظیم کریستال  که بسته به نیاز میتوانید سرعت کار میکروکنترلر را تغییر دهید.

در قسمت بعدی روی شکل شماتیک خازن عدسی دابل کلیک می کنیم.بعد تنظیمات مورد نظر را در پنجره Edit Component مشاهده می کنیم.

1: نام و شماره دلخواه خازن

2: مقدار خازن ( چون خازن عدسی است پس مقدار آن nF است.)

ولی اگر در خازن الکترولیتی دابل کلیک کنیم  مقدار آن را میتوانیم uF انتخاب کنیم.

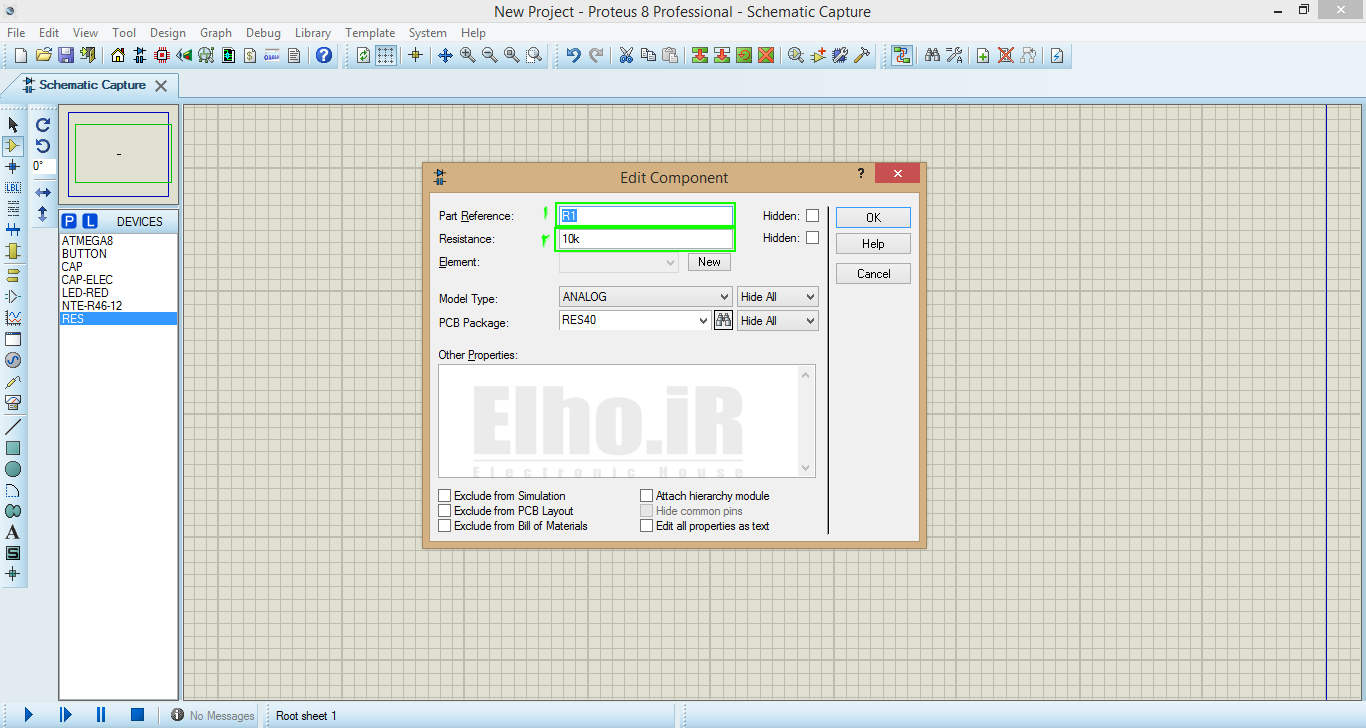

در قسمت بعد روی شکل شماتیک مقاومت دابل کلیک می کنیم بعد تنظیمات مورد نظر را در پنجره Edit Component مشاهده می کنیم.

1: نام و شماره مقاومت

2: مقدار مقاومت ( که برای کیلو اهم K می گذاریم. )

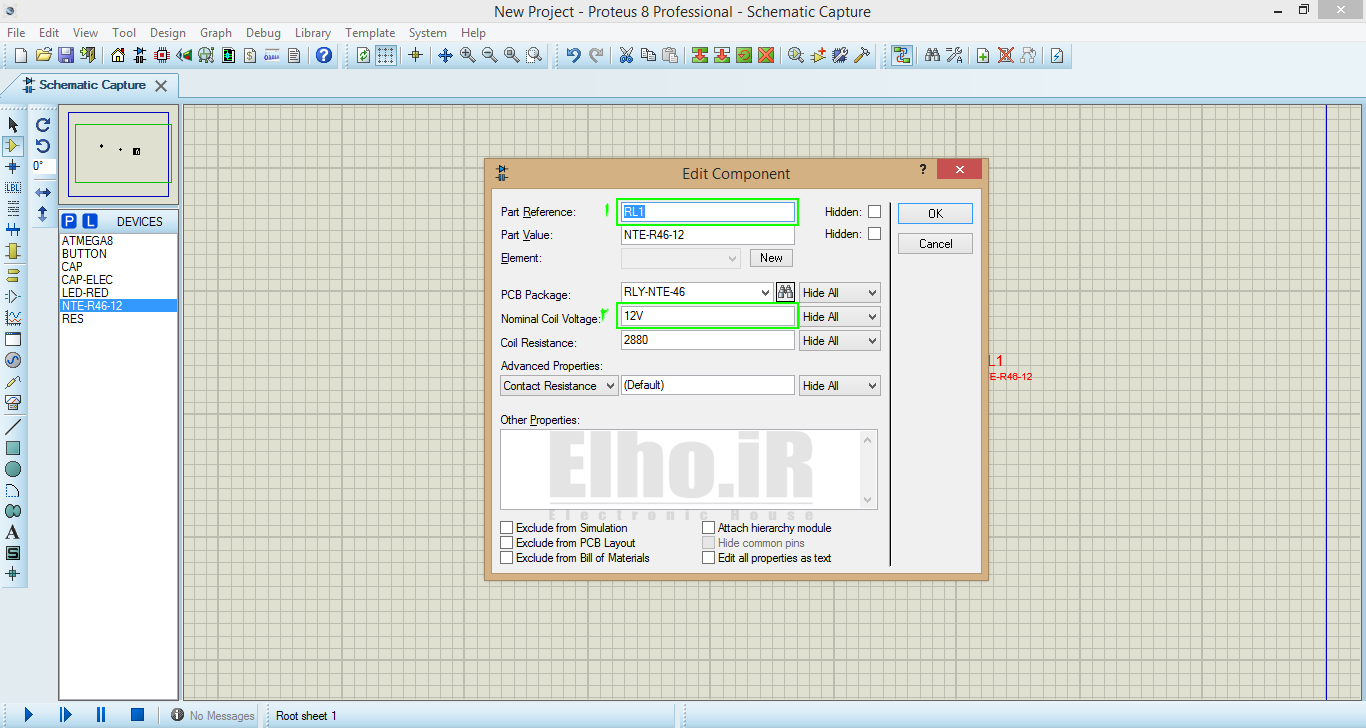

در قسمت بعد روی شکل شماتیک رله دابل کلیک می کنیم بعد تنظیمات مورد نظر را در پنجره Edit Component مشاهده می کنیم.

1: نام و شماره رله.

2: تغذیه رله که میتوانیم به مقدار ولتاژ دلخواه تغییر دهیم.

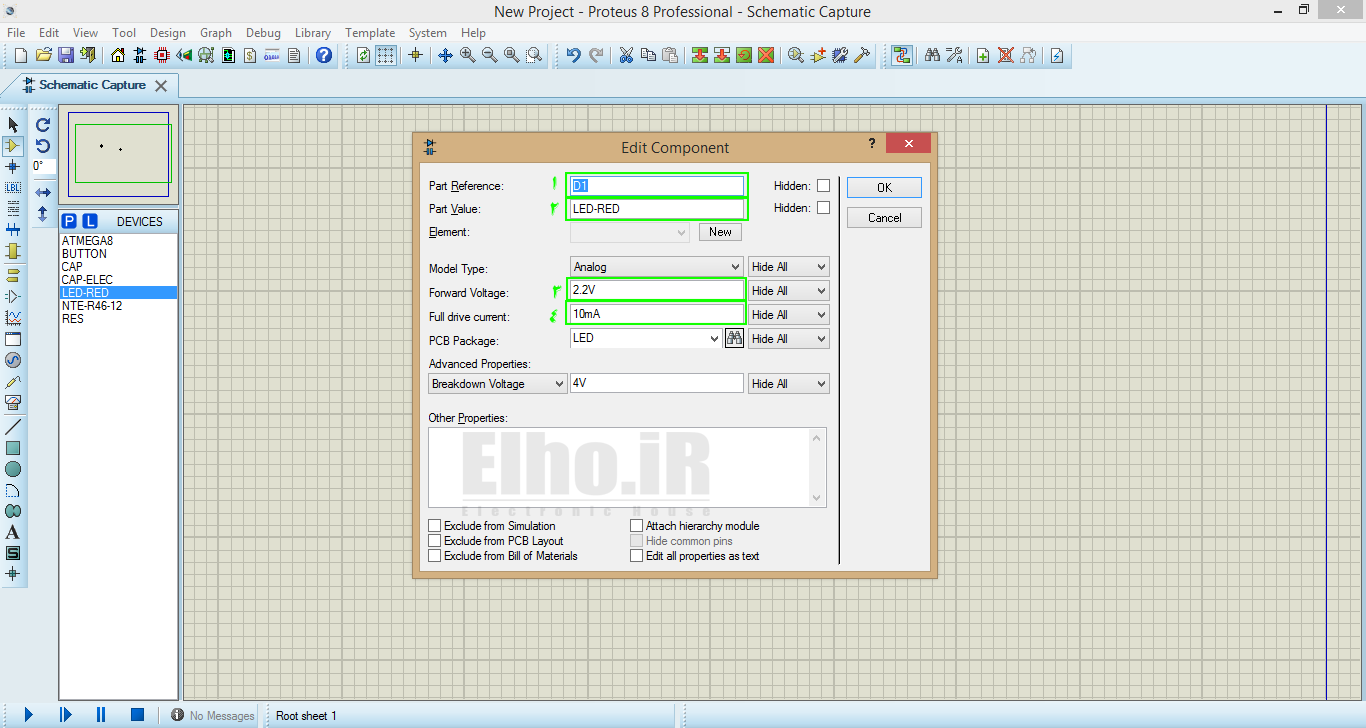

در قسمت بعد روی شماتیک LED دابل کلیک می کنیم بعد تنظیمات مورد نظر را در پنجره Edit Component مشاهده می کنیم.

1: نام و شماره ال ای دی

2: نام و رنگ ال ای دی

3: حداکثر ولتاژ قابل تحمل ال ای دی

4: حداکثر جریان قابل تحمل ال ای دی

در نرم افزار پروتئوس ارتباط بین المان ها اصولا به دو روش انجام می گیرد :

۱ ) سیم کشی ( WIRE )

۲ ) استفاده از پروب های نا مرئی

سیم کشی در Proteus :

در روش اول فقط رسم شماتیک در نرم افزار و عملکرد آن مهم است. و مرتب بودن شماتیک و دسته بندی آن اهمیتی ندارد. در این موارد به خاطر رسم سریع، معمولا شماتیک به شکل در هم تنیده می شود. مانند شماتیک زیر:

برای رسم سیم نشانگر را به سر پایه مورد نظر نزدیک کنید.در این حالت نشانگر موس به شکل مداد سبز رنگ در می آید.در این حالت کلیک چپ کنید تا سیم به پایه مورد نظر متصل شود.برای وصل کردن سر دیگر سیم همین کار را انجام دهید. توجه کنید که هر جا نشانگر موس به شکل مداد سبز رنگ باشد امکان سیم کشی وجود دارد.در صورتی که می خواهید سرانتهایی سیم آزاد باشد ، در فضای خالیس دابل کلیک کنید که در این صورت یک جانکشن (junction) در انتهای سیم قرار می گیرد.در هنگام سیم کشی برا ی اینکه مسیر و فرم سیم کشی بهم نریزد یک بار کلیک چپ کنید تا لنگرهایی ضربدر شکل بجا بماند برای حذف آخرین لنگر کافیست کلیک راست کنید. طبق به شکل زیر:

استفاده از پروب های نا مرئی:

برای بهینه کردن شماتیک و خارج کردن از حالت عنکبوتی، بهتر است از پروپ های نامرئی استفاده شود. این پروپ ها طبق شکل  زیر قابل دسترسی است:

پروپ هایی که هم نام هستند از نظر نرم افزار به یکدیگر اتصال دارند. این پروپ ها به صورت پیش فرض هیچ اسمی ندارند. برای تایپ کردن اسم، بر روی آن دوبار کلیک کرده و در داخل کادر باز شده، نام دلخواه را تایپ کنید. در صورت استفاده از پروپ های نامرئی، شماتیک بالا مانند شکل زیر می شود:

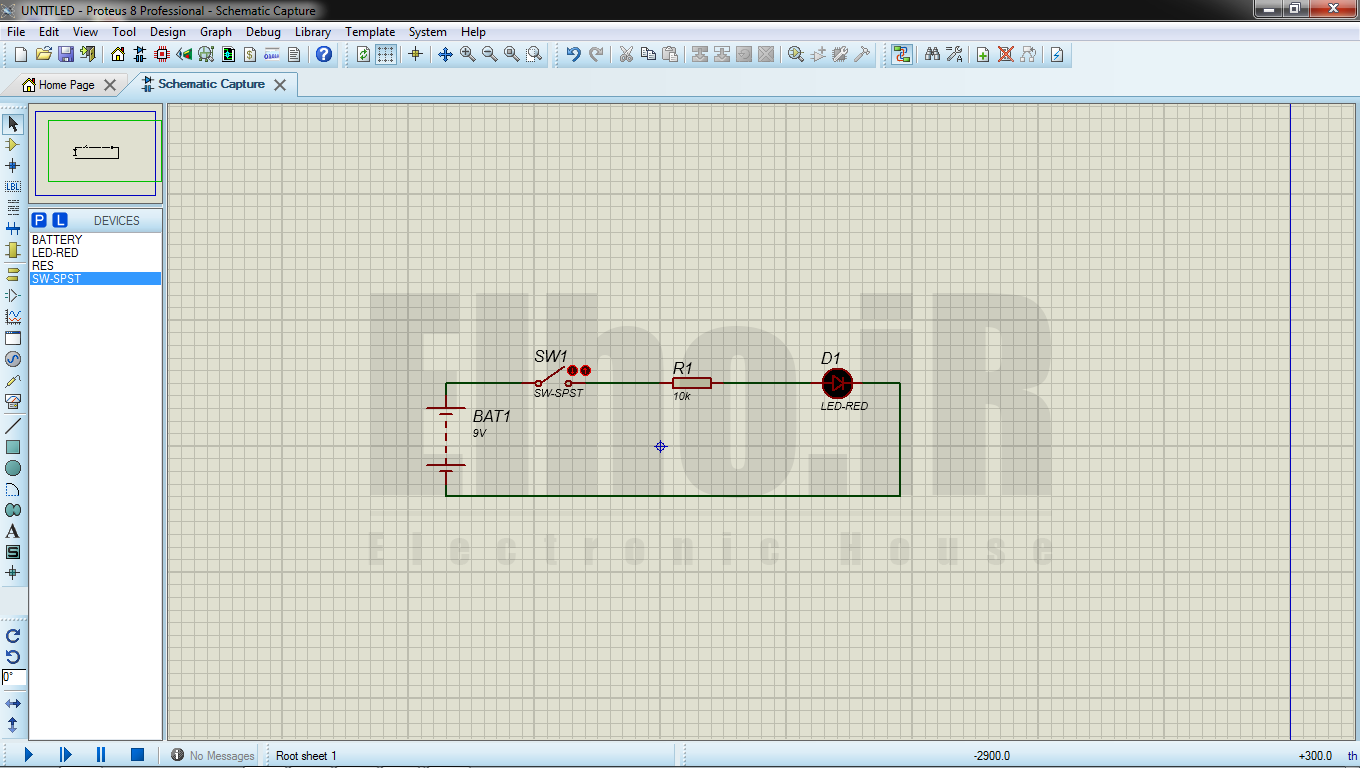

که ما در این مدار از روش سم کشی استفاده کره ایم:

حذف قطعه یا قسمتی از مدار

روش اول : ناحیه مورد نظر را انتخاب کنید و ملید Delete را روی کیبورد را فشار دهید.

روش دوم:برای حذف قطعه یا قسمتی از مدار کافیست روی آن دوبار کلیک راست کنید.

روش سوم: ناحیه مورد نظر را انتخاب کنید و از نوار ابزار روی آیکون Bloack Delete  کلیک کنید.

جابجایی قطعه

با انتخاب قطعه مورد نظر با انجام عمل کشیدن و انداختن (Drop & Drag ) در جای مرد نظر؛قطعه جابجا می شود.

چرخاندن و قرینه کردن قطعه

قبل از جایگذاری : با توجه به آیکون هایی که در شکل زیر مشخص شده است می توان قطعه را قبل از جایگذاری چرخاند و یا قرینه کرد.در این حالت چرخش و قرینه قطعه را قبل از جایگذاری میتوانیددر پنجرهٍ OverView مشاهده کنید.

بعد از جایگذار ی: در صورتی که قعه رو صفه قرار دارد میتوانید با کلیک راست کردن روی قطعه و انتخاب یکی از گزینه هایی که در شکل می بینید میتوانید قطعه مورد نظر را چرخانده و یا قرینه کرد:

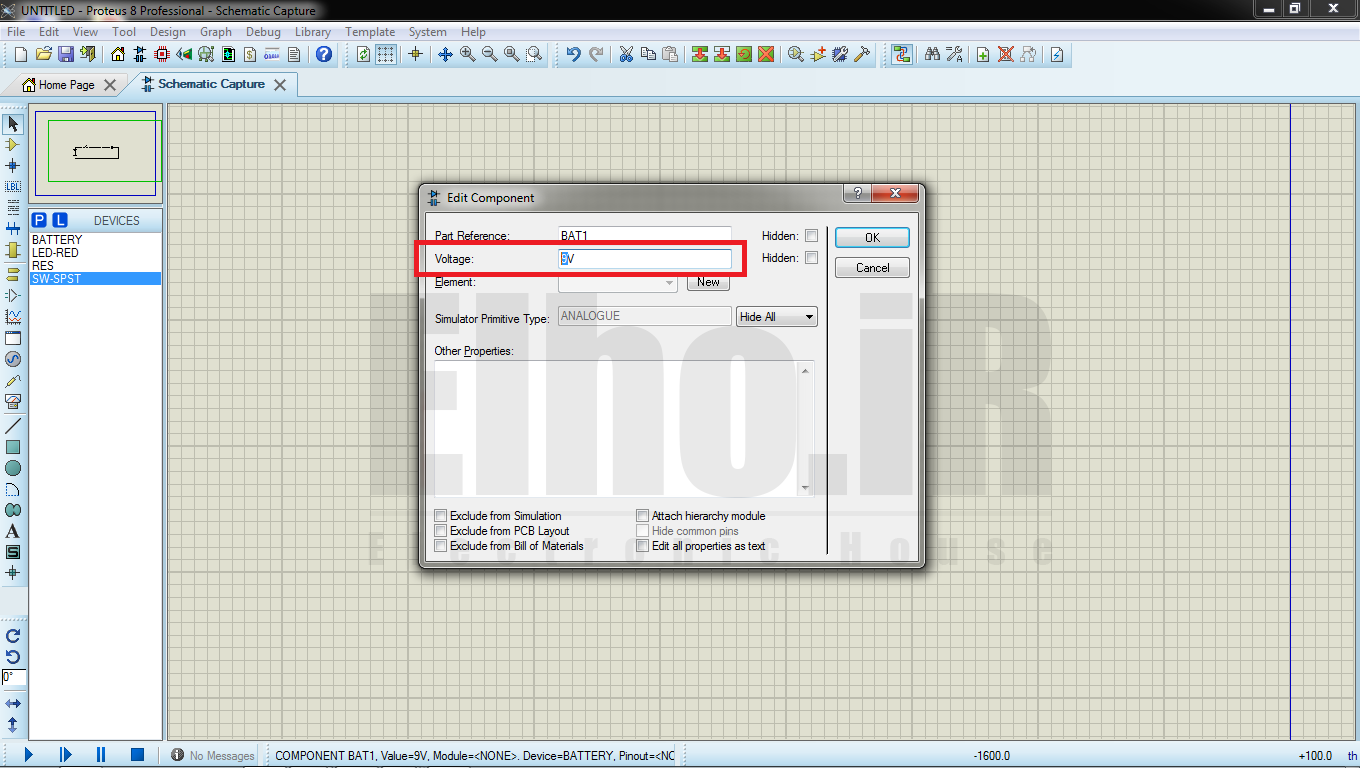

برای تغییر دادن ولتاژ باتری میتوانیم روی آن دابل کلیک کرده ودر قسمت voltage مقدار ولتاژ  باتری را تغییر دهیم:

همچنین برای تغییر دادن مقدار مقاومت همین کار را انجام میدهیم ودر قسمت Resistance مقدار مقاومت را تغییر می دهیم.

پس از طراحی مدار و تعین مقادیر مناسب برای قطعات می توانیم برنامه را اجرا کرده ونتیجه را مشاهده نمائیم.

برای اجرا و توقف برنامه نیز باید از قسمتی که  که در شکل مشخص شده استفاده کنیم:



طراحی شماتیک مدار

می توانیم در حین اجرای برنامه با کلیک بر روی کلید (SW-SPST) و تغییر حالت آن ، LED را روشن و خاموش کنیم.

طراحی و اجرای کدار در Proteus

جهت مشاهده لیست تمامی جلسات دوره آموزشی طراحی مدار در نرم افزار Proteus اینجا کلیک کنید.

ویرایش لغوی و تخصصی گردد. احتمالا توضیحات بیشتر راجب اجرا و توقف برنامه بهتر باشد.

نکته ذکر گردد که پروتئوس قادر به شبیه سازی تمامی قطعات نیست.
