جلسه P.4 : راه اندازی میکروکنترلر AVR و نمایش کد ها در Proteus


دوره آموزشی Proteus ، جلسه 4 : راه اندازی میکروکنترلر AVR و نمایش کد ها در Proteus

نحوه راه اندازی میکروکنترلر AVR

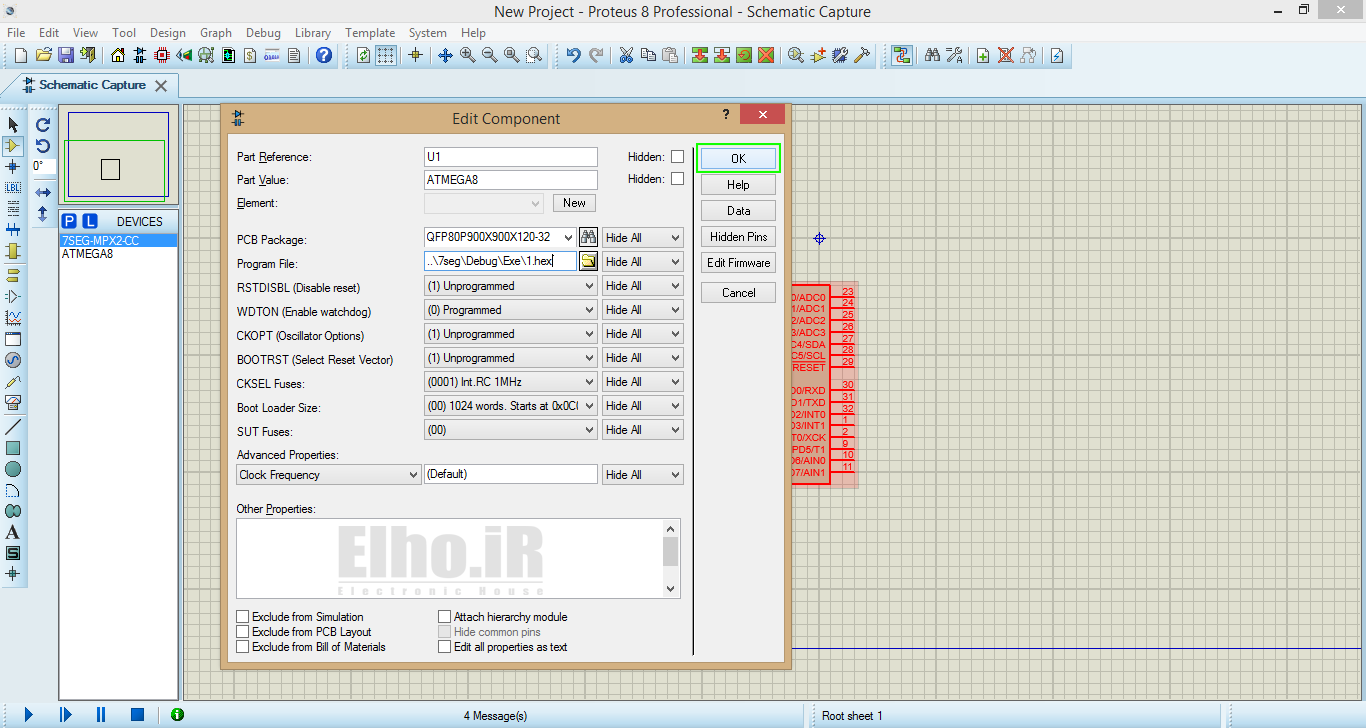

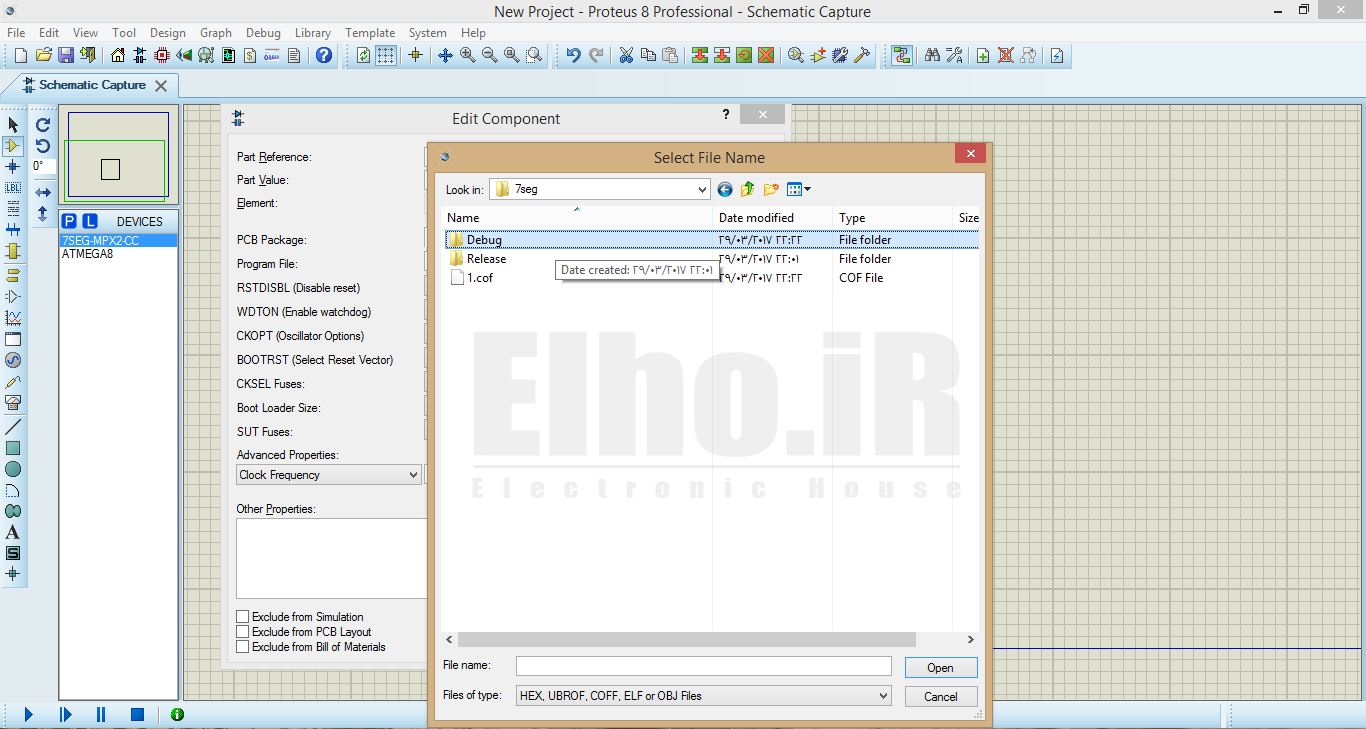

برای راه اندازی میکروکنترلر AVR ابتدا شکل شماتیک میکروکنترلر را در صفحه رسم میکنیم بعد دابل کلیک می کنیم. پس از نوشتن کدهای مورد نظر برای میکروکنترلر در برنامه هایی نظیر Baskam و CodevisionAVR و کامپایلر کردن آنها پوشه ای که انتخاب کرده بودیم تا برنامه کد نویسی بعد از کامپایلر کردن آن در آن پوشه ذخیره کند سراغ آن پوشه  می رویم و فایل hex که توسط برنامه بسکام یا کد ویژن نوشته شده است مانند شکل زیر به Avr می دهیم.

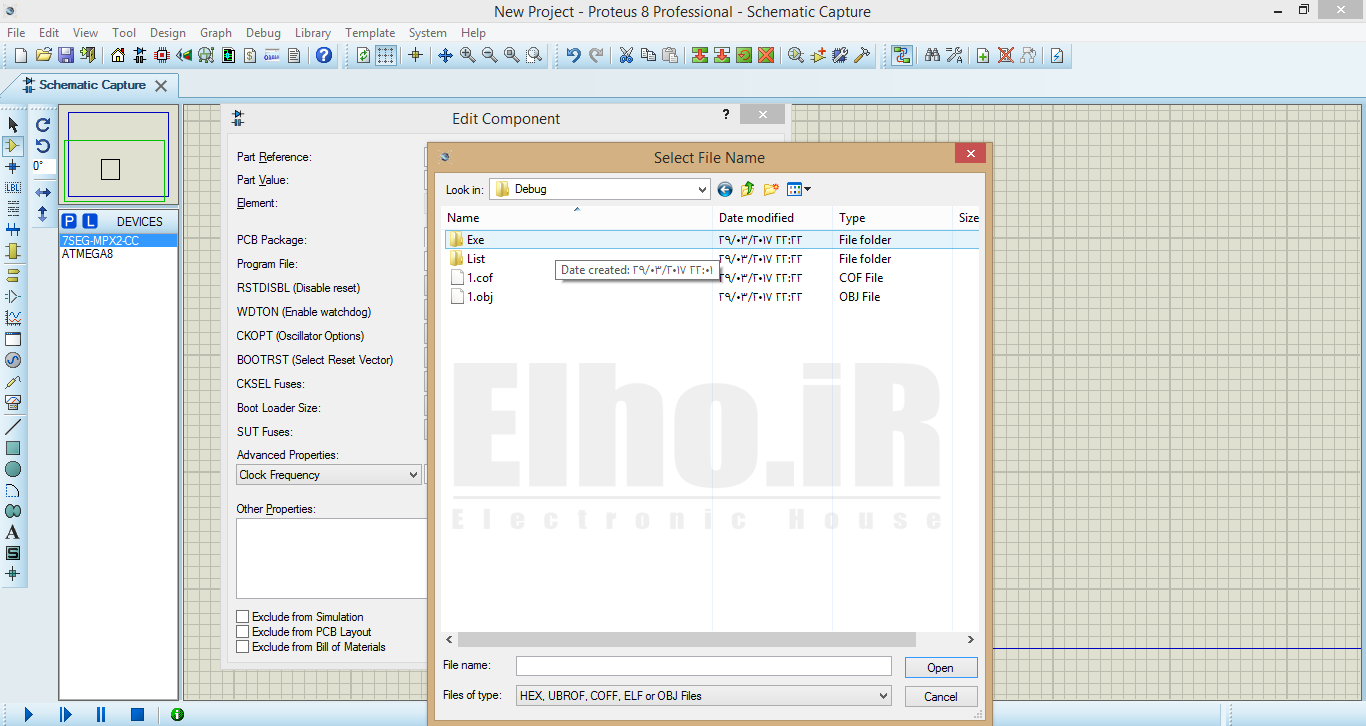

و بعد داخل پوشه Debug  می رویم.

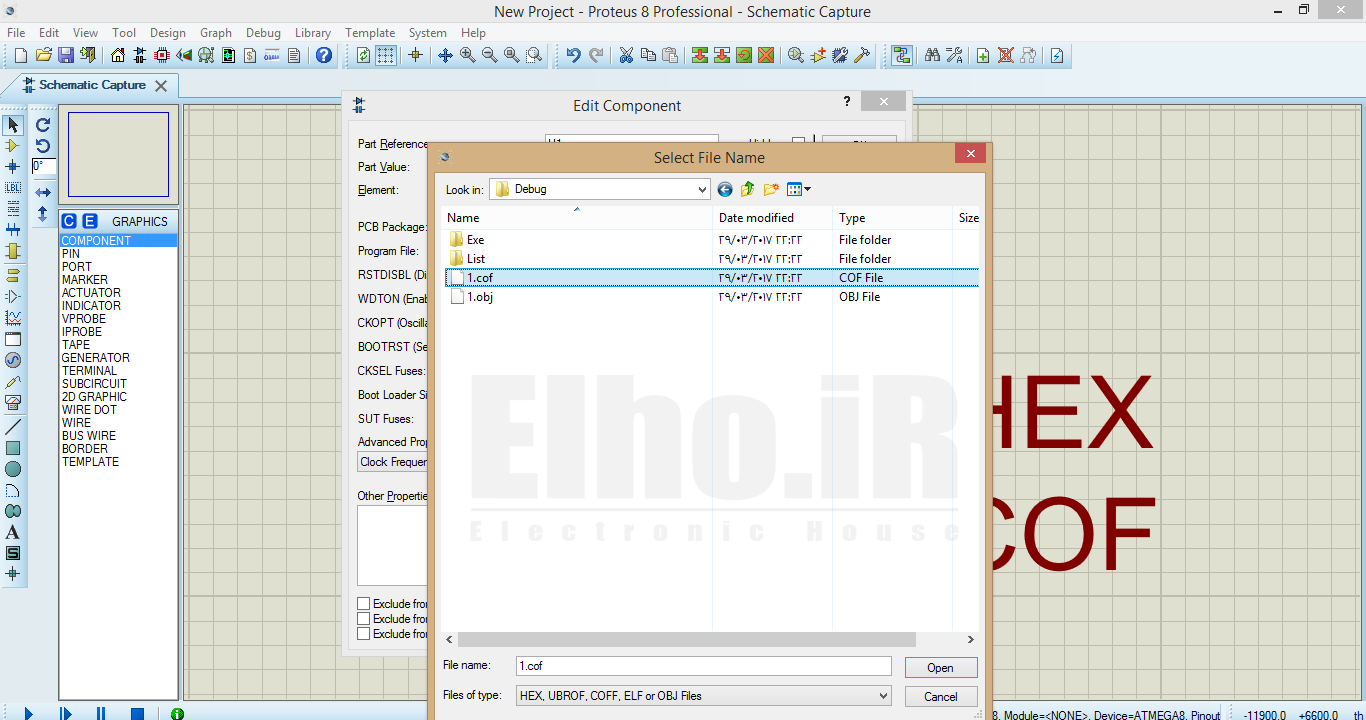

در این قسمت میتوانیم فایل cof. را انتخاب کنیم. ( اجرای خط به خط کدها ) که بعدا در پایین آموزش آن را می گذاریم.

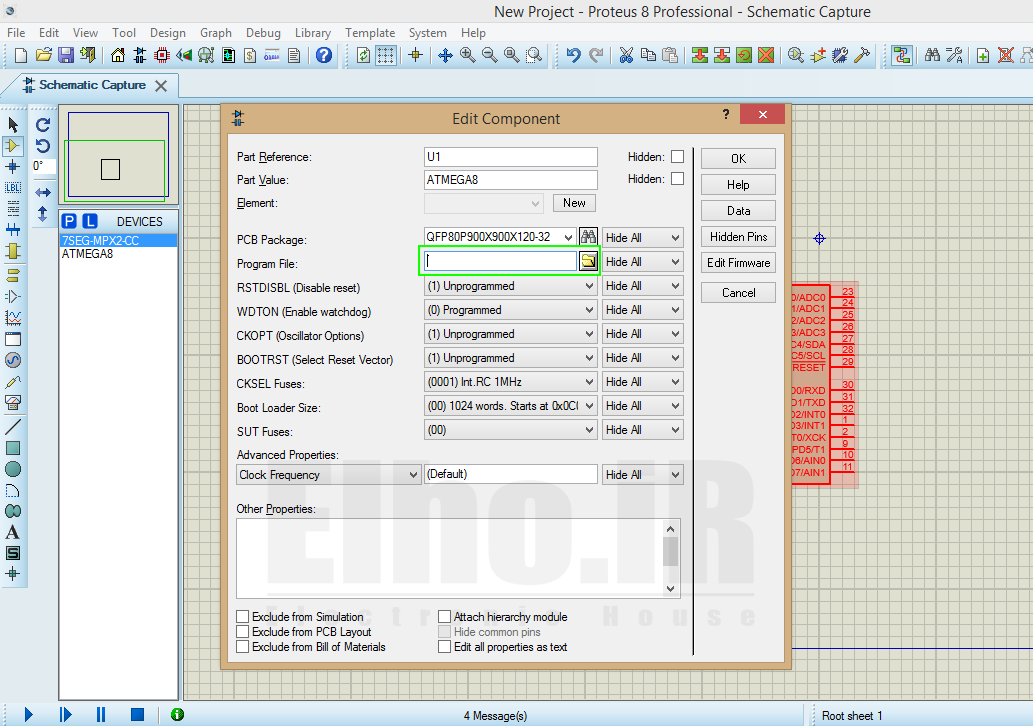

در این قسمت آموزش می خواهیم فایل hex. را وارد میکروکنترلر کنیم.

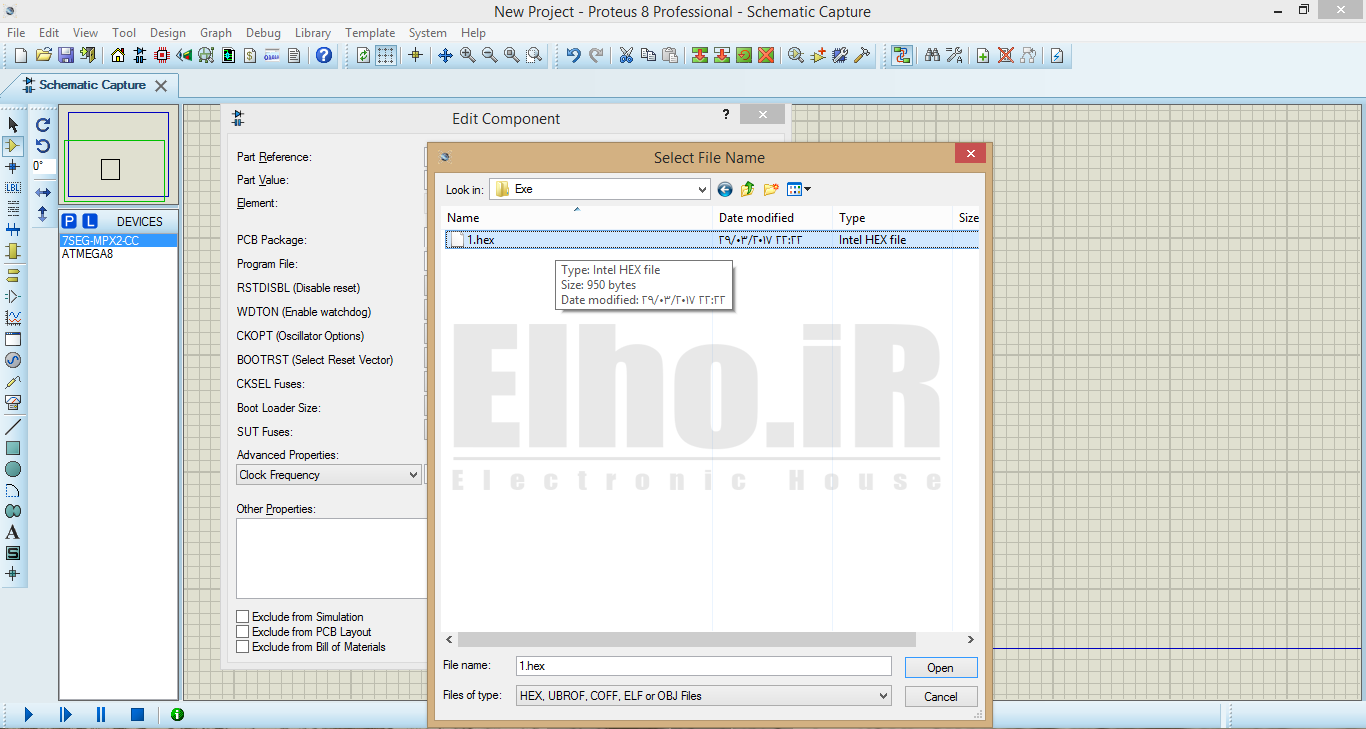

بعد به پوشه exe می رویم.

بعد فایل hex. را انتخاب می کنیم .

بعد از انتخاب Ok را بزنید.

بعد از اجرای برنامه توسط کلید RUN نرم افزار بصورت مجازی برنامه نوشته شده شما را در میکرو کنترلر مورد نظر اجرا می کند و خروجی، ورودی، و امکانات دیگر میکرو کنترلر فعال می گردد.

افزودن فایل cof. (اجرای خط به خط کد ها در نرم افزار Proteus)

برای افزودن فایل cof به میکرو کنترلر بصورت زیر عمل میکنیم.

بعد اوکی را می زنیم.

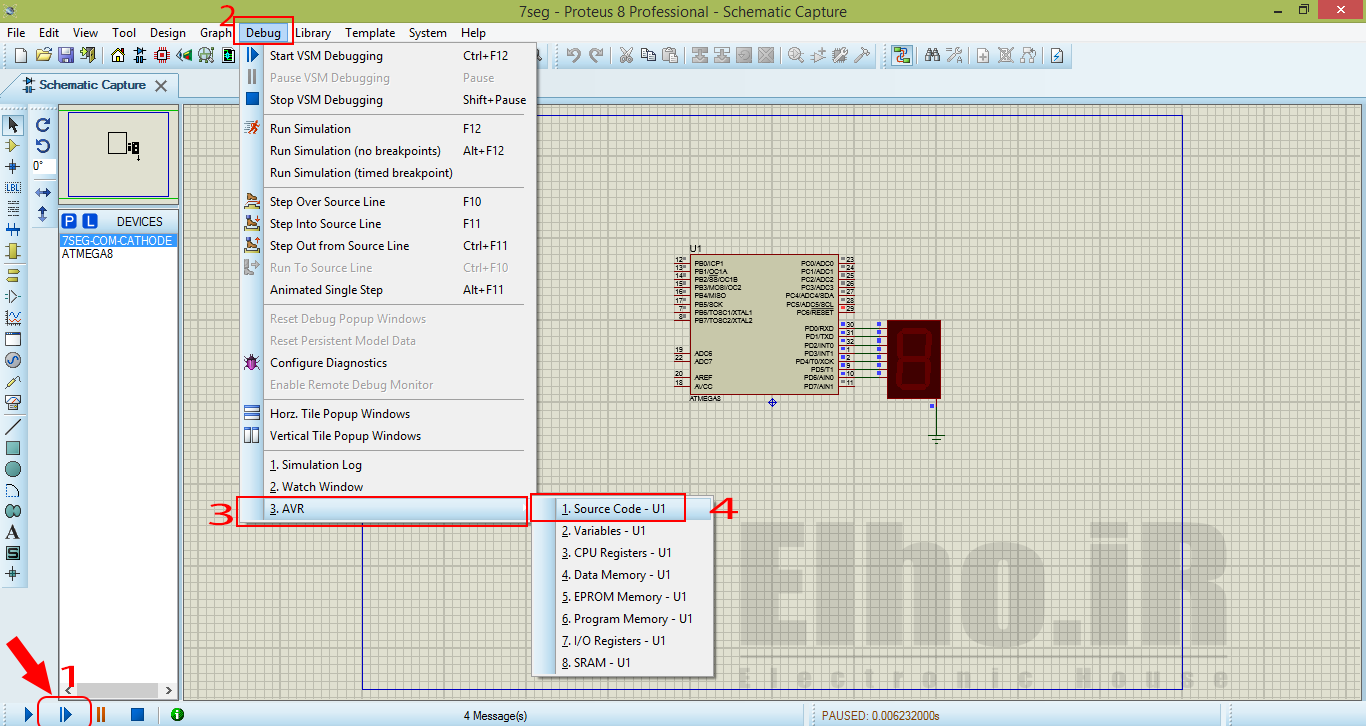

بعد به ترتیب شماره 1 را کلیک میکنیم اگر پنجره Source code باز نشد .به ترتیب شماره 2 و 3 و 4 پنجره Source code را باز میکنیم.

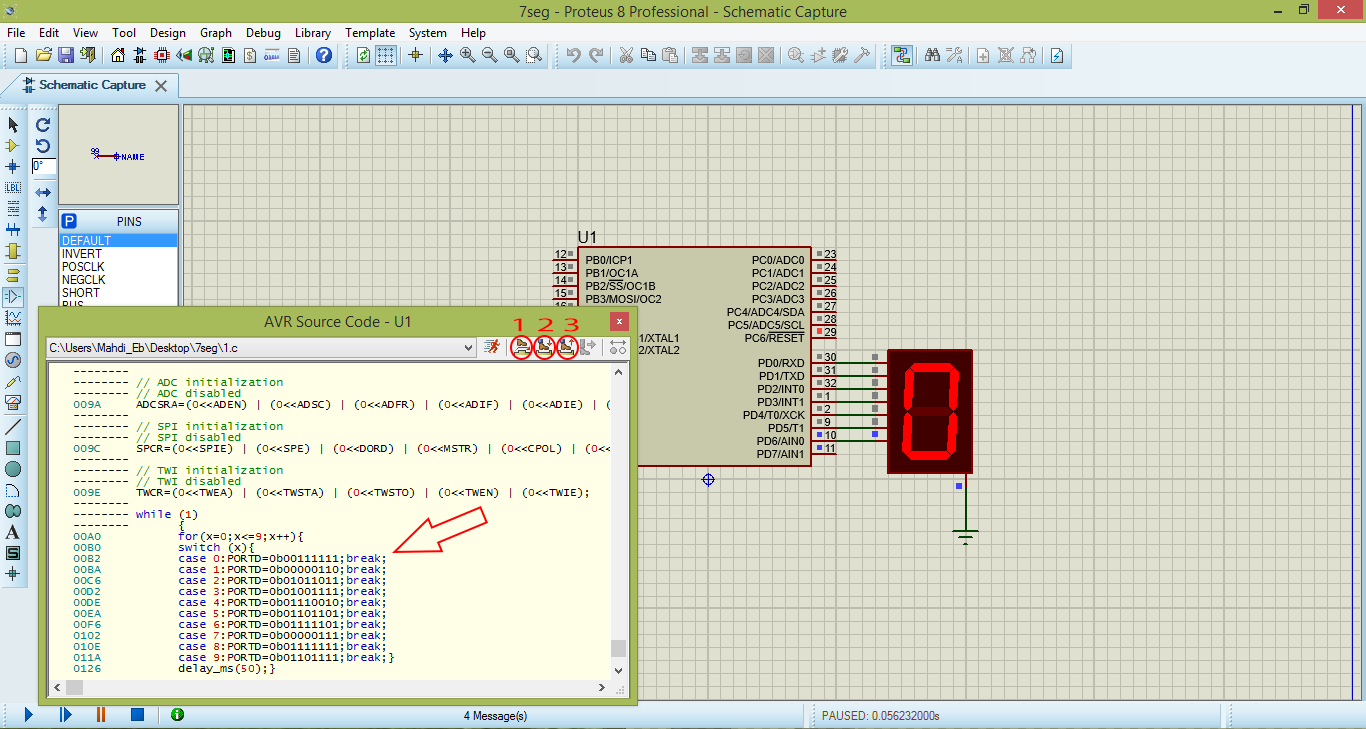

بعد از باز شدن پنجره Source code با زدن کلید های

1: به ترتیب کد ها را خط به خط اجرا می کند.

2: یکی یکی کد ها ها را با زدن کلیک به جلو میبرد.

3: به صورت کامل کد ها را اجرا می کند.

ممنون از صرف وقتتان امیدوارم تونسته باشم کمکتان بکنم.

جهت مطالعه آموزش های دیگر نرم افزار های پروتوس اینجا کلیک فرمایید.
