تجهیزات حفاظتی :

با دو قطعه می توان از حوادث های برق حفاظت کرد : 1 – فیوز ها 2 – رله ها

فیوز ها :

فیوز وسیله‌ای حفاظتی است که در تجهیزات و مدارات الکتریکی به کار می‌رود تا در مواقعی که جریانی بیشتر از حد مجاز از وسیله عبور می‌کند، با سوختن فیوز مدار قطع شود تا تجهیزات دیگر آسیبی نبینند.

انواع فیوز ها :

  • فیوز های مینیاتوری(MCB)
  • فیوز های فشنگی

فیوز

کلید مینیاتوری MCB:

وسیله ای است که از آن برای محافظت در برابر خطاهای زیر از آن استفاده می شود:

الف) خطای اتصال کوتاه :نحوه تشخیص کلید براساس سیم پیچ هسته دار

ب)خطای اضافه بار(جریان کشی زیاد): نحوه تشخیص کلید براساس تیغه بیمتال

دارای رنج جریان نامی زیر می باشند:

6،10،16،20،25،32،40،50،63 آمپر می باشند.

دارای سه تیپ می باشد:

1- تیپB: این نوع سریع ترین نوع آنهاست یعنی در سریع ترین زمان ممکن زیر 1/0 ثانیه مدار را محافظت و قطع می کند.مثال:برای گرمکن برقی، اجاق برقی، به کار برده می شود.

2- تیپC: این تیپ از کلید ها نسبت به تیپ B سرعت کمتری دارد و خطای اتصال کوتاهی با مقدار 10 برابر جریان نامی را در مدت زمان بیشتر از 1/0 ثانیه قطع می کند این تیپ کلید ها بیشتر برای حفاظت بار های روشنایی و الکتروموتور های کوچک به کار برده می شود.

3- تیپD: این تیپ از کلید ها کند کارترین نوع آنهاست که برای موتور های بزرگ و متوسط و بیشتر برای ترانسفورماتور ها به کار برده می شوند در این نوع مصرف کننده جریان هجومی بیشتر است و زمان آن بسیار کم است.

 رله :

نوعی کلید الکتریکی سریع یا بی‌درنگ است . روش کنترل باز و بسته شدن این کلید الکتریکی به صورتهای مختلف مکانیکی، حرارتی، مغناطیسی، الکترو استاتیک و… می‌باشد.

انواع رله ها در برق صنعتی :

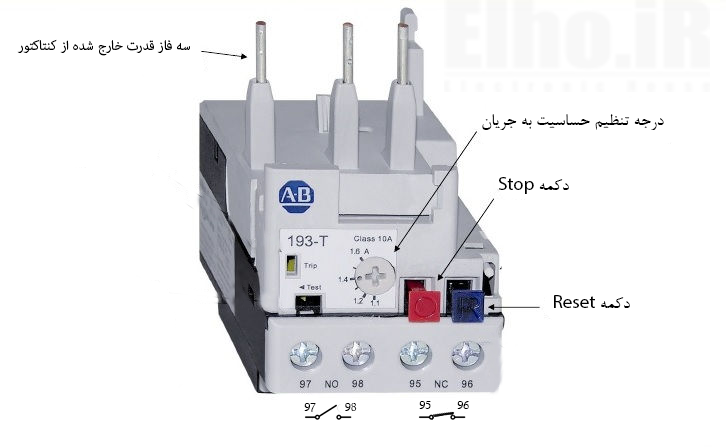

رله های اضافه بار ( بی متال ) :

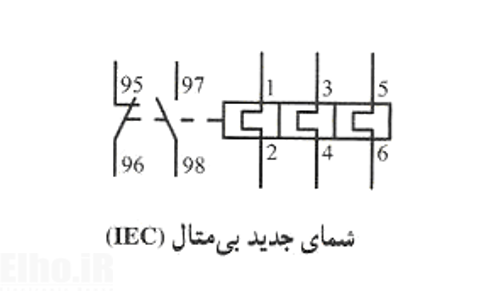

برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از رله های حرارتی (بی متال) استفاده می شود.شمای فنی بی متال در مدارات فرمان

رله های کنترل فاز:

وسیله ای است که از آن برای محافظت مصرف کننده های سه فاز در مقابل خطاهای زیر به کار برده می شود:

1- خطای دو فاز شدن:

قطع شدن یکی از سه فاز که در صورت وقوع چنین خطایی موتور خاموش نشده و به کار خود ادامه می دهد ولی تحت فشار قرار گرفته و گرم می شود و می سوزد.

2- خطای به هم خوردن توالی فاز ها : (جابجایی فازها)

منظور از به هم خوردن توالی فاز ها یعنی عوض شدن محل دو فاز از سه فاز موتور می باشد که نتیجه آن تغییر جهت موتور خواهد بود چنین اشکالی می تواند مشکلاتی از قبیل آسیب زدن به شبکه به وجود آورد.

3- خطای به هم خوردن عدم تقارن فازی:

این خطا باعث می شود تا موتور دچار مشکل شده و گرم شود منظور از تقارن فازی یعنی یک فاز نسبت به فاز دیگری ولتاژ بالا یا پایینی داشته باشد.

4- خطای افزایش یا کاهش ولتاژ:

یعنی اگر ولتاژ از حد مجاز بالا یا پایین آید رله عمل کرده و مدار را قطع می کند.

ساختمان رله کنترل فاز

دارای دو ولوم برای تغییر زمان تاخیر در وصل (On delay)یا تاخیر در قطع(Off delay) مدار به کار برده می شود.



  • رله های کنترل بار
  • ادامه مطلب نوشته می شود.
