جلسه SW,2.1 : رسم خط در نرم افزار SolidWorks

دوره آموزشی نرم افزار SolidWORK ،فصل ۲ :ابزار های ترسیم دو بعدی ، جلسه SW,2.1 : رسم خط در نرم افزار SolidWorks

در این فصل به بررسی نوار ابزار های ترسیم دو بعدی میپردازیم که اولین ومهم ترین دستور بخش ابزار های ترسیم دو بعدی دستور لاین است که در فصل قبل توانستیم از طریق آن یک طرح دو بعدی و در نهایت یک مدل ساده ایجاد کنیم .

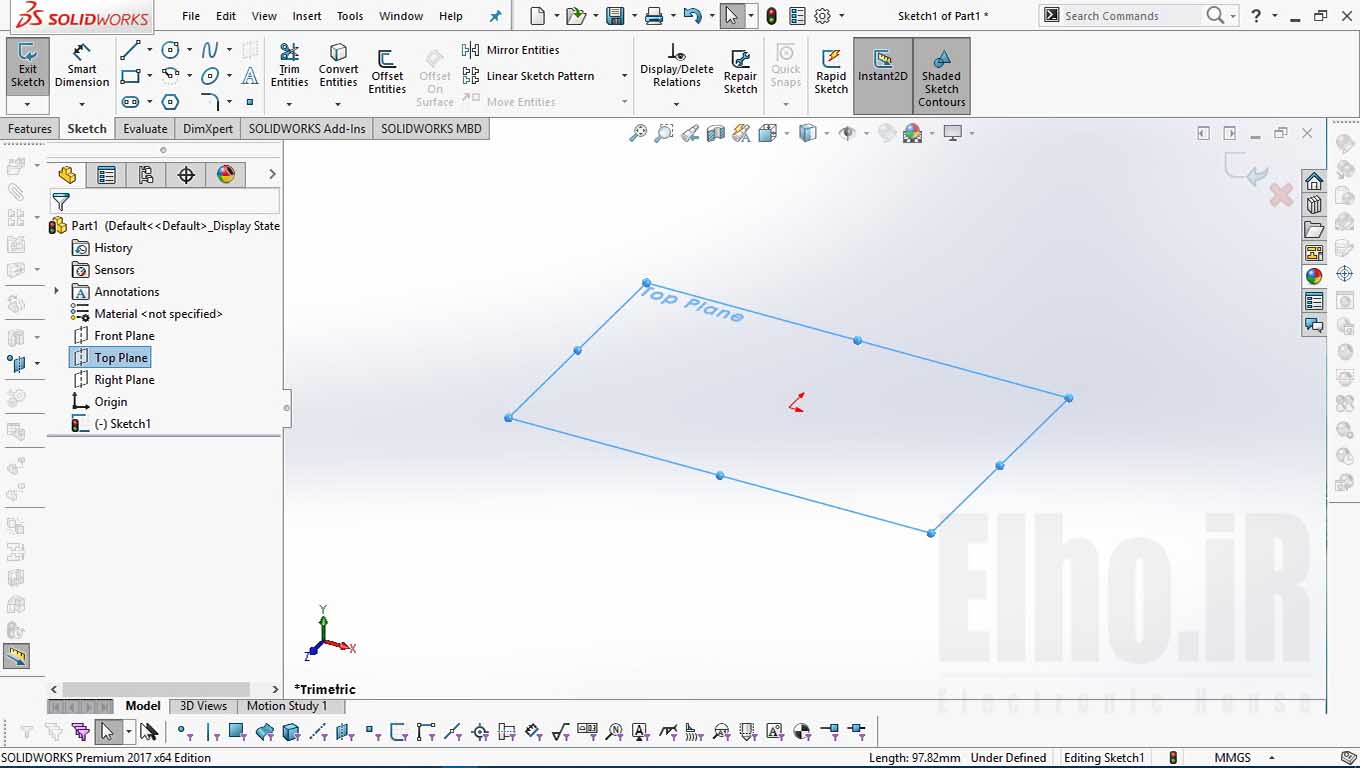

برای شروع از قسمت طراحی صفحه Front plane  را انتخاب کرده و وارد sketch می شویم .

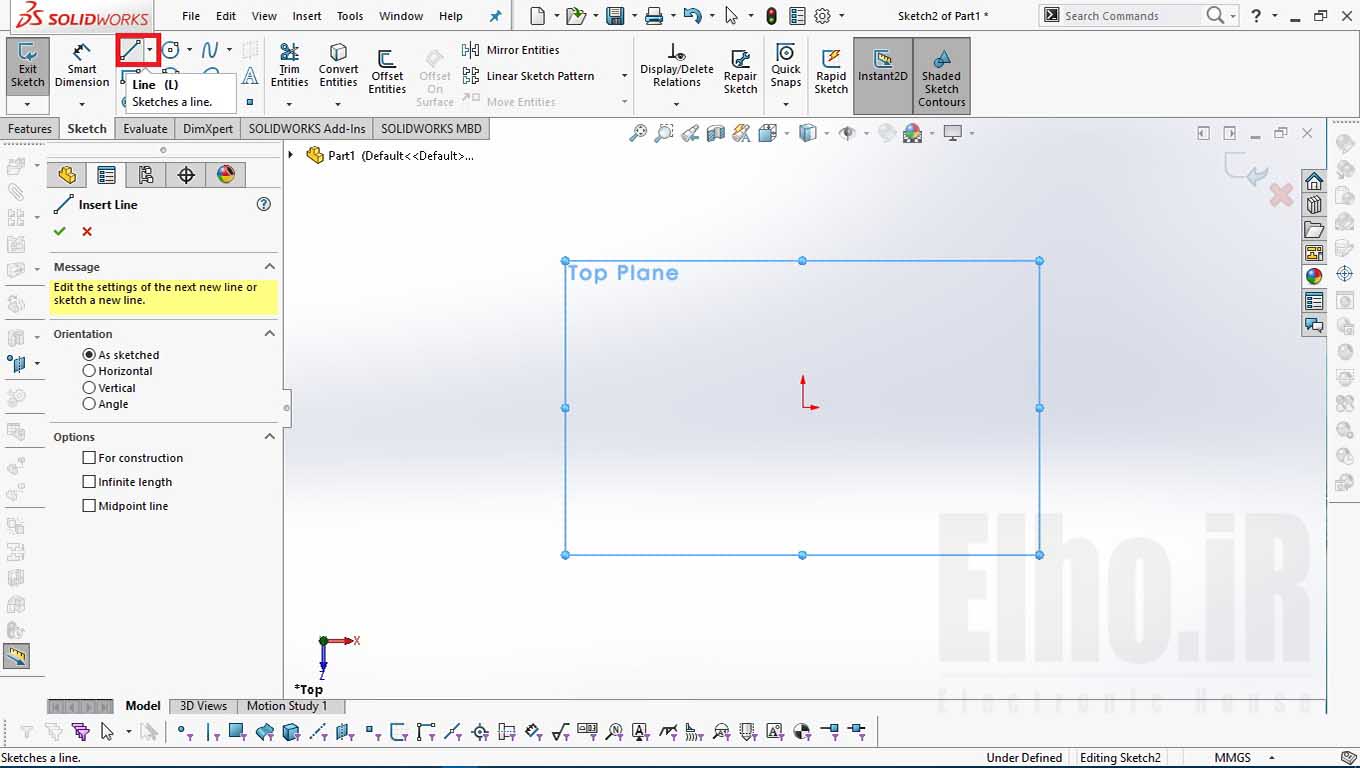

حال از قسمت نوار ابزار sketch  دستور line را انتخاب کرده و برای کشیدن آن یک نقطه شروع را در صفحه گرافیکی می کنیم .

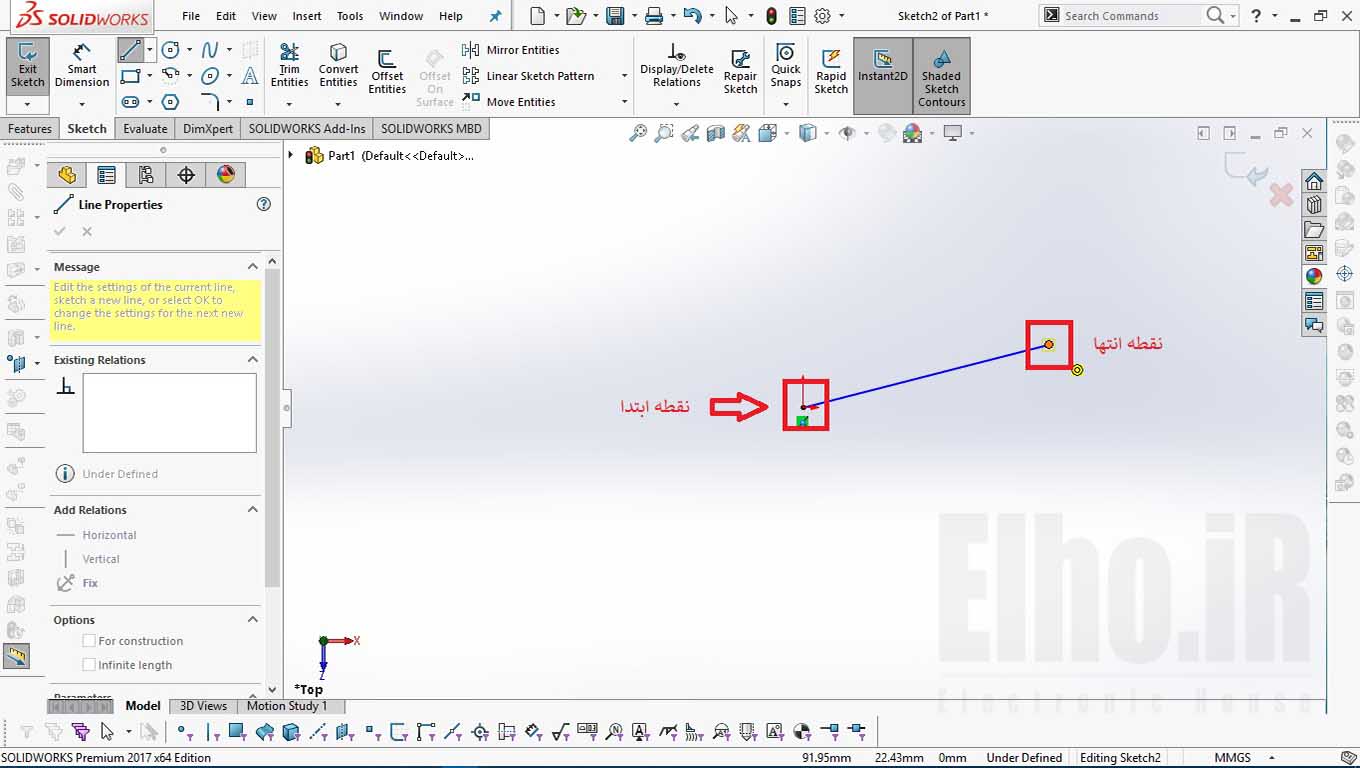

که با کشیدن موس به جهات مختلف و کلیک دوم نقطه پایان این خط نیز تعریف میشود بدین ترتیب شما یک خط ایجاد کرده اید .

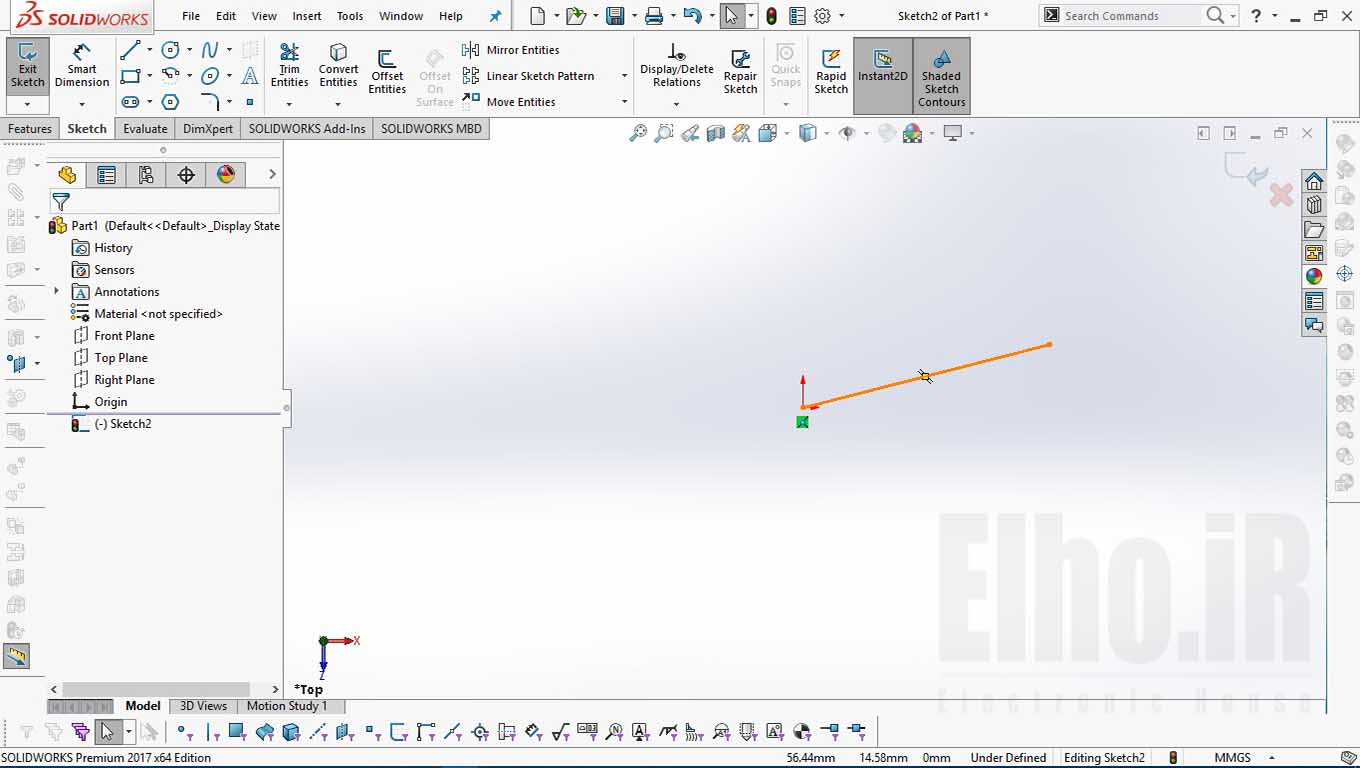

سپس برای خروج از این دستور با کلیک راست بر روی صفحه و انتخاب گزینه select  میتوانیم از این دستور خارج شویم .



برای دسترسی به تنظیمات این خط نیز می توانید با کلیک برروی خط به قسمت مربوط به تنظیمات آن یعنی line properties  دسترسی پیدا کنید .

Add Relations  :

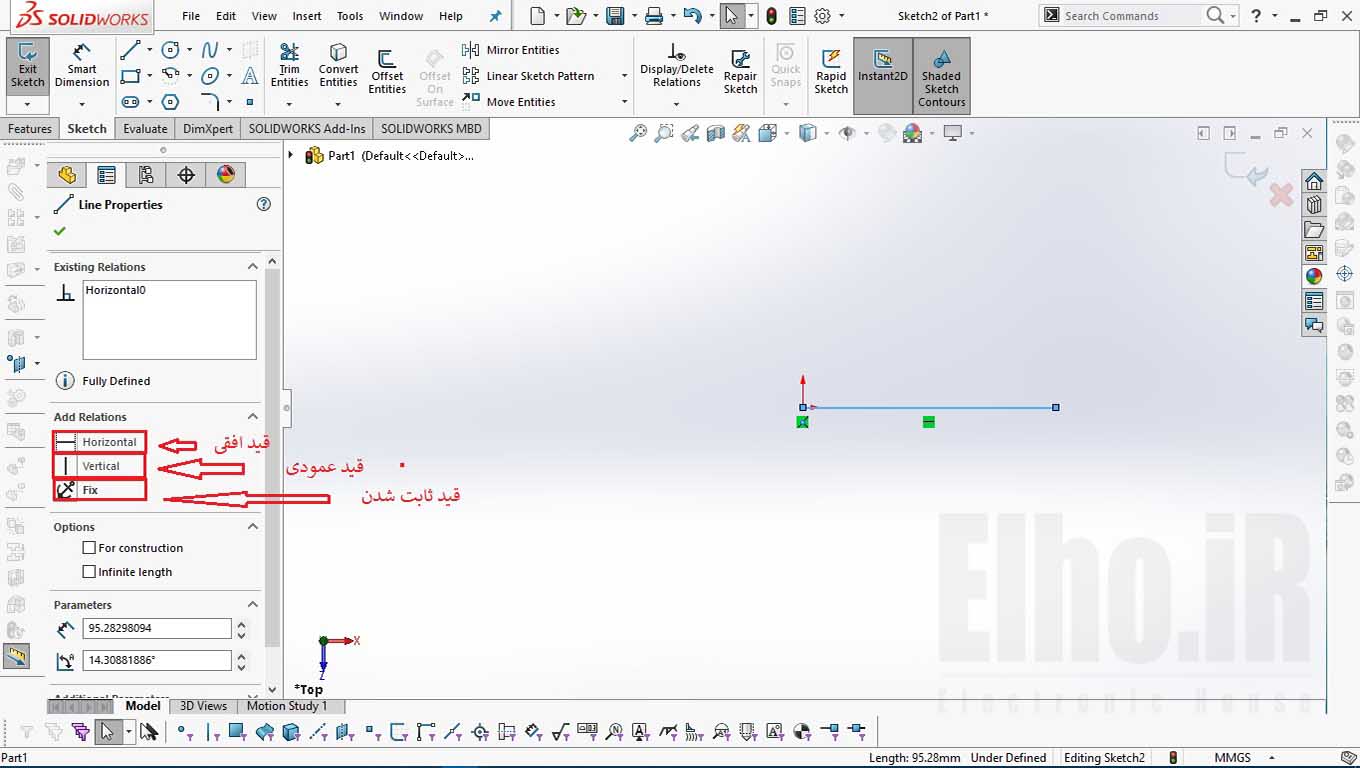

در این قسمت میتوانید با انتخاب گزینه های Horizental  و vertical  خط را به صورت افقی یا عمودی در بیاورید و یا با استفاده از گزینه fix  آن را در جای خود ثابت کنید که به این کار قید گذاری میگویند و این ویژگی ها نیز قید نام دارند .

بعد از اعمال این قید ها میتوانید با فشردن ترکیب کلید های ctrl + z  میتوانید به دستور قبلی باز گردید .

Options  :

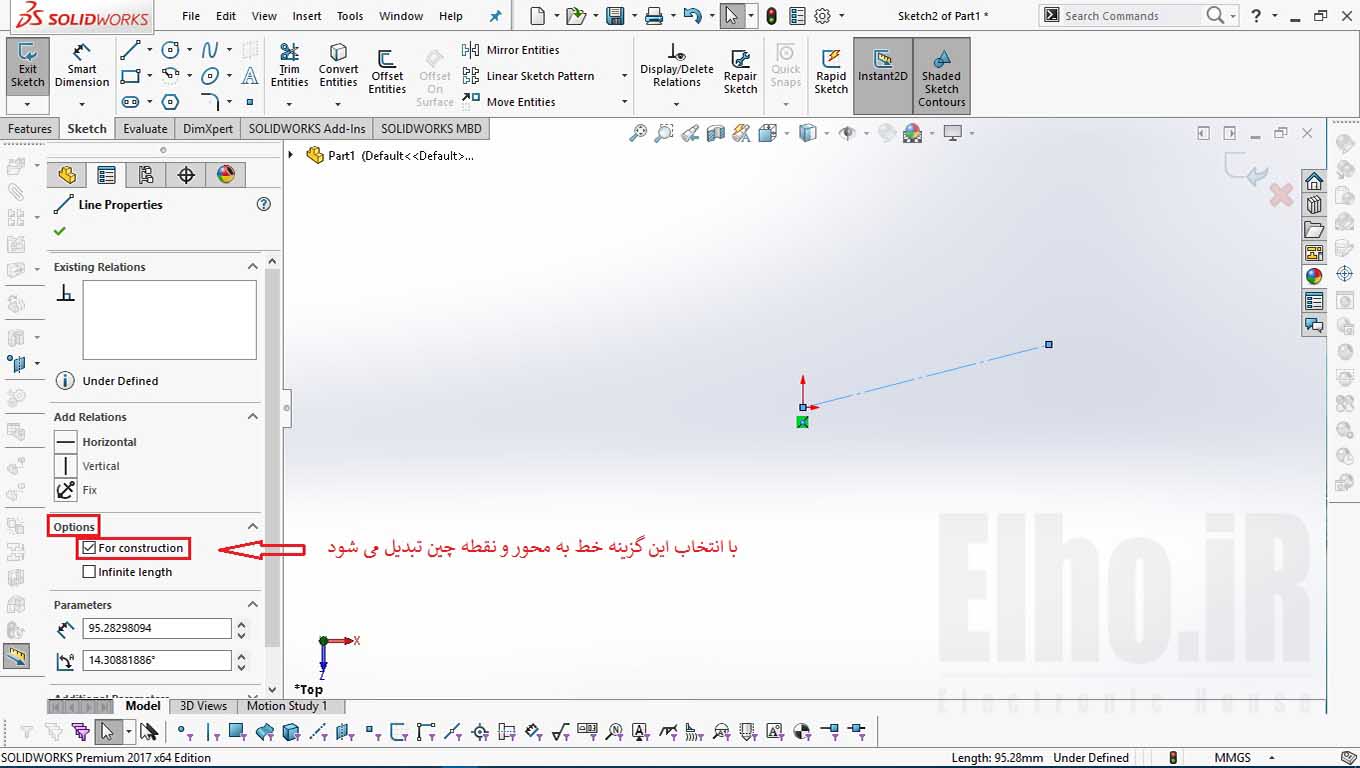

از این قسمت نیز میتوانیم با انتخاب گزینه ی for construction خط را به محور و یا نقطه چین تبدیل کنید .

Prameters  :

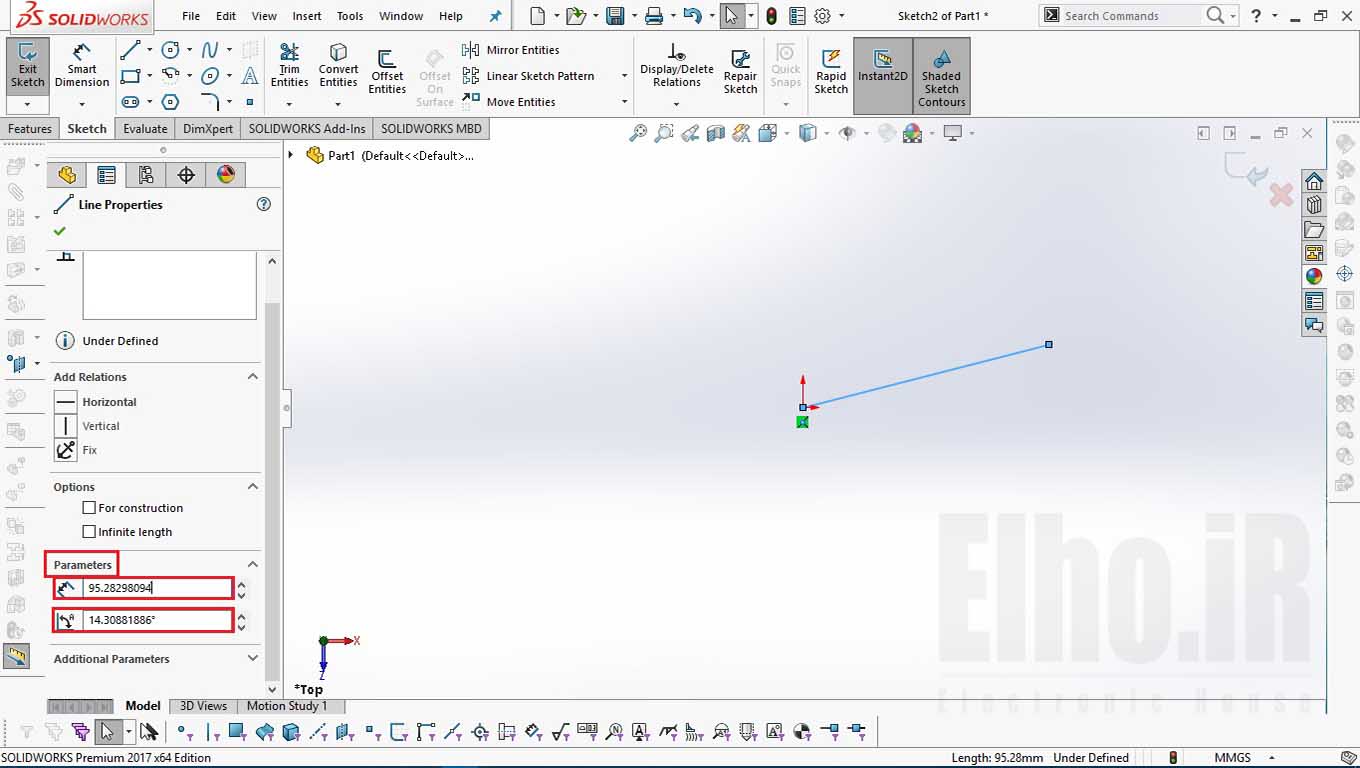

در این قسمت نیز می توانید اندازه خط و زاویه آن نسب به افق را تغییر دهید .

Additional prameters  :

برای تنظیمات بیشتر خطوط می توانید از این قسمت استفاده کنید که شامل مختصات  x و y  نقاط شروع و پایان حط و اندازه آن می شود که اگر در ابتدا نقطه خود را منطبق بر مبدا مختصات قرار داده باشید x  و y نقطه شروعتان صفر خواهد بود .

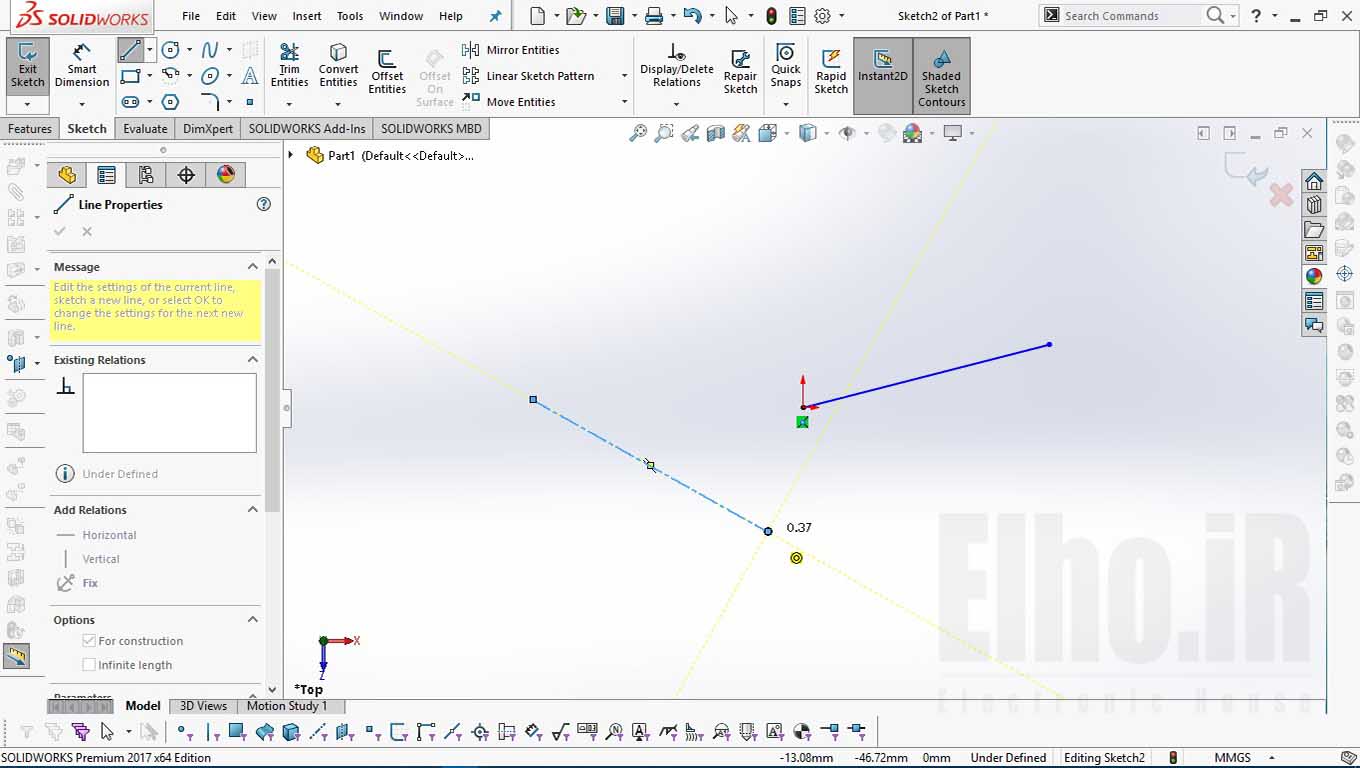

دستور دیگری که در این قسمت بررسی میکنیم و بسیار شبیه دستور line  می باشد دستور senter line   یا همان خط محور است .که با کلیک راست بر روی آیکون دستور لاین و انتخاب گزینه senter line  و یا از قسمت tools  و انتخاب گزینه sketch intities و انتخاب دستور center line  به این دستور دسترسی پیدا کنید که دستورا تآن نیز کاملا شبیه دستورات line  است .
