جلسه SW,2.2 : رسم دایره و کمان در نرم افزار SolidWorks

دوره آموزشی نرم افزار SolidWORK ،فصل ۲ :ابزار های ترسیم دو بعدی ، جلسه SW,2.2 : رسم دایره و کمان در نرم افزار SolidWorks

در این آموزش ما  قصد داریم شما را با رسم دایره و انواع کمان در محیط sketch  آشنا کنیم .

Circle  :

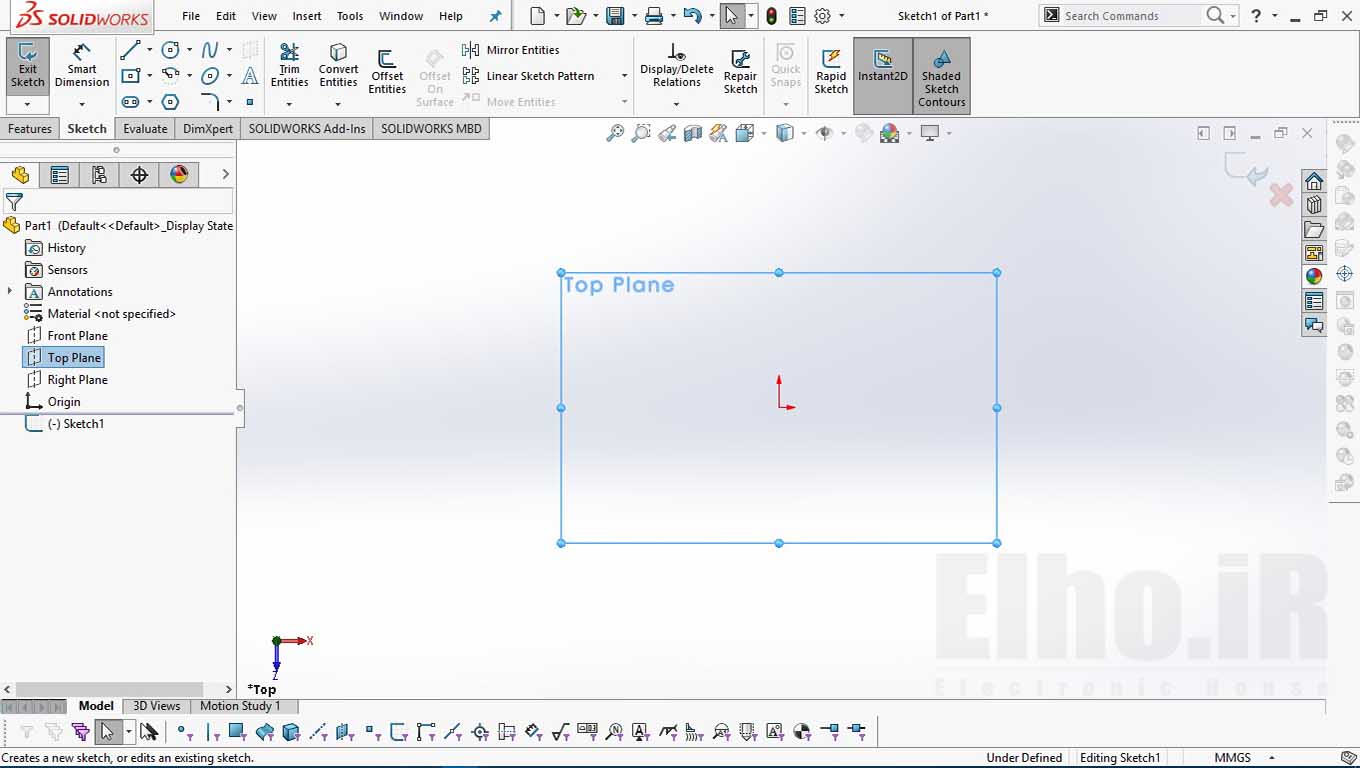

ابتدا برای شروع صفحه front  انتخاب کرده و وارد محیط sketch  شوید.

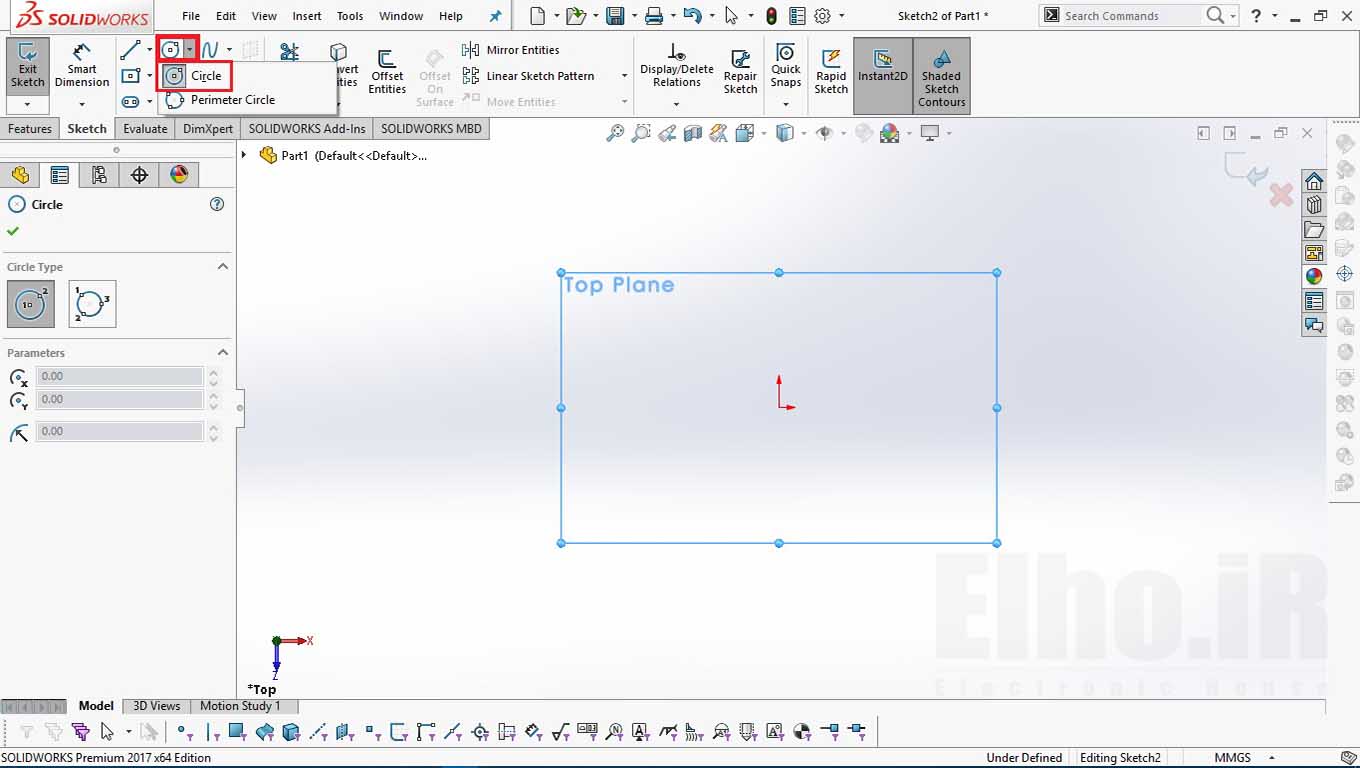

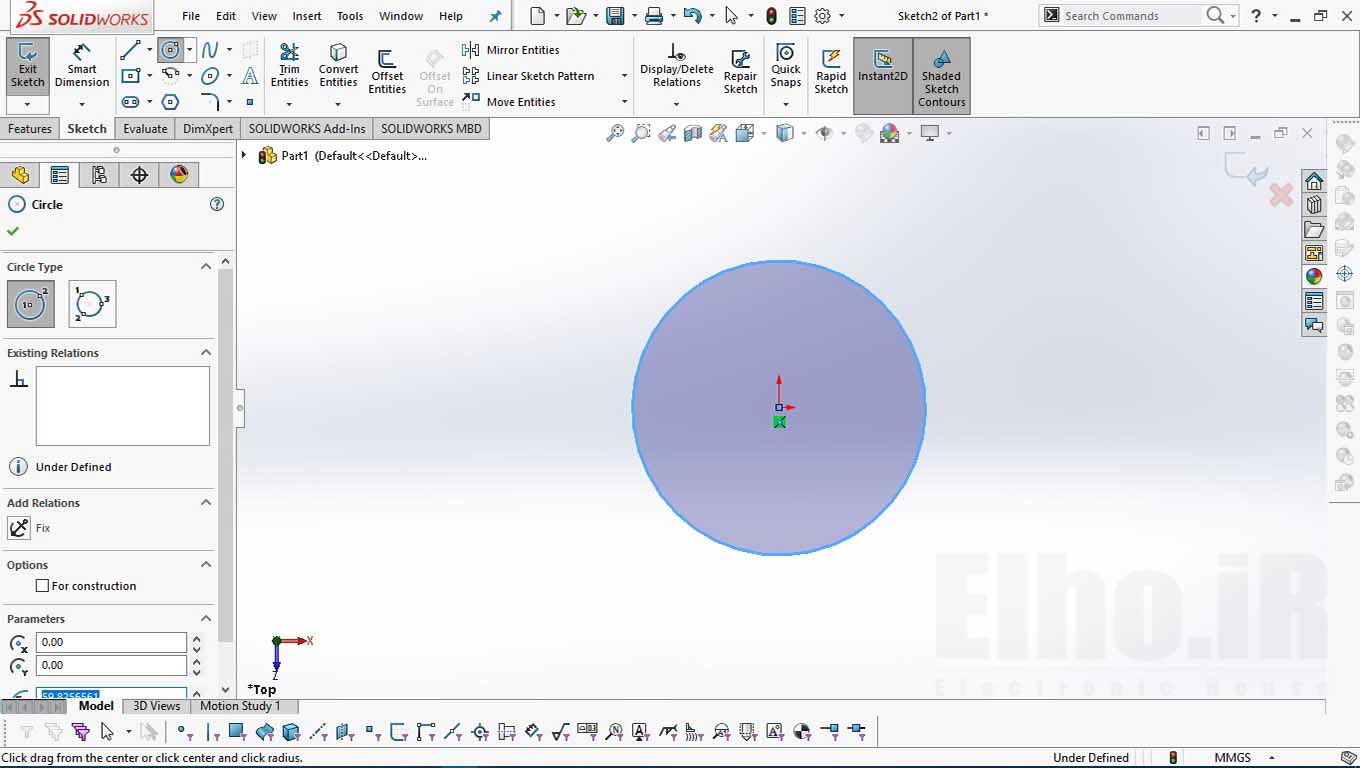

حال برای کشیدن دایره روی محیط گرافیکی کلیک کرده و نقطه شروع آن را انتخاب می کنیم .

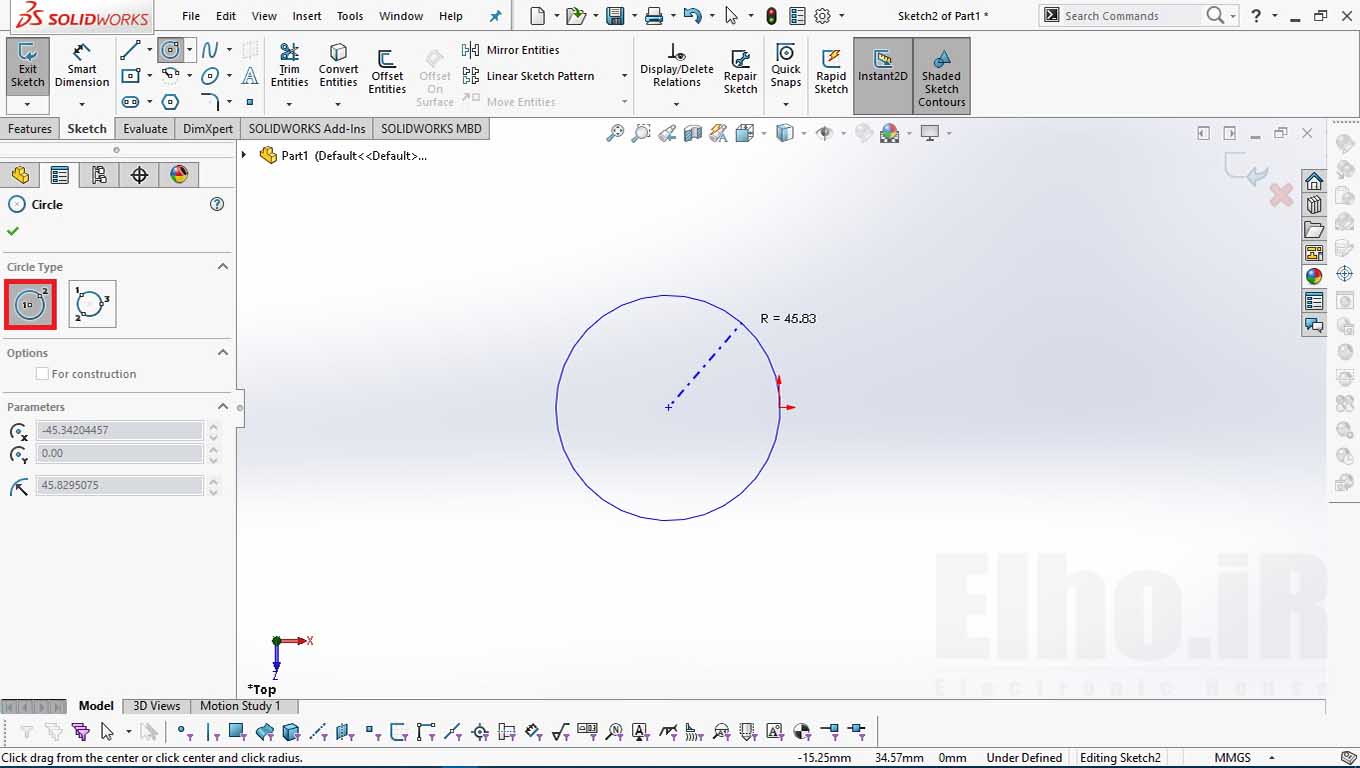

با دور کزدن موس از مرکز می توانید شعاع این دایره را تغییر دهید .

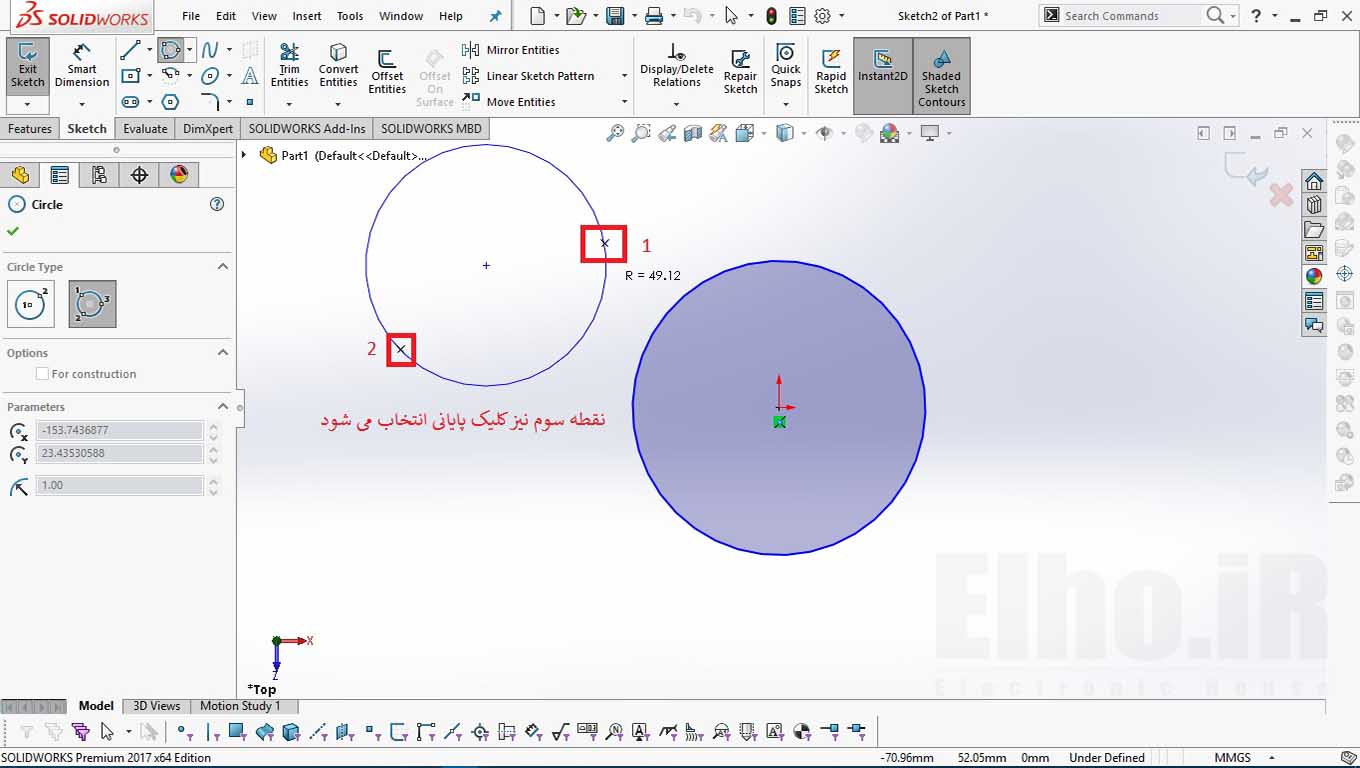

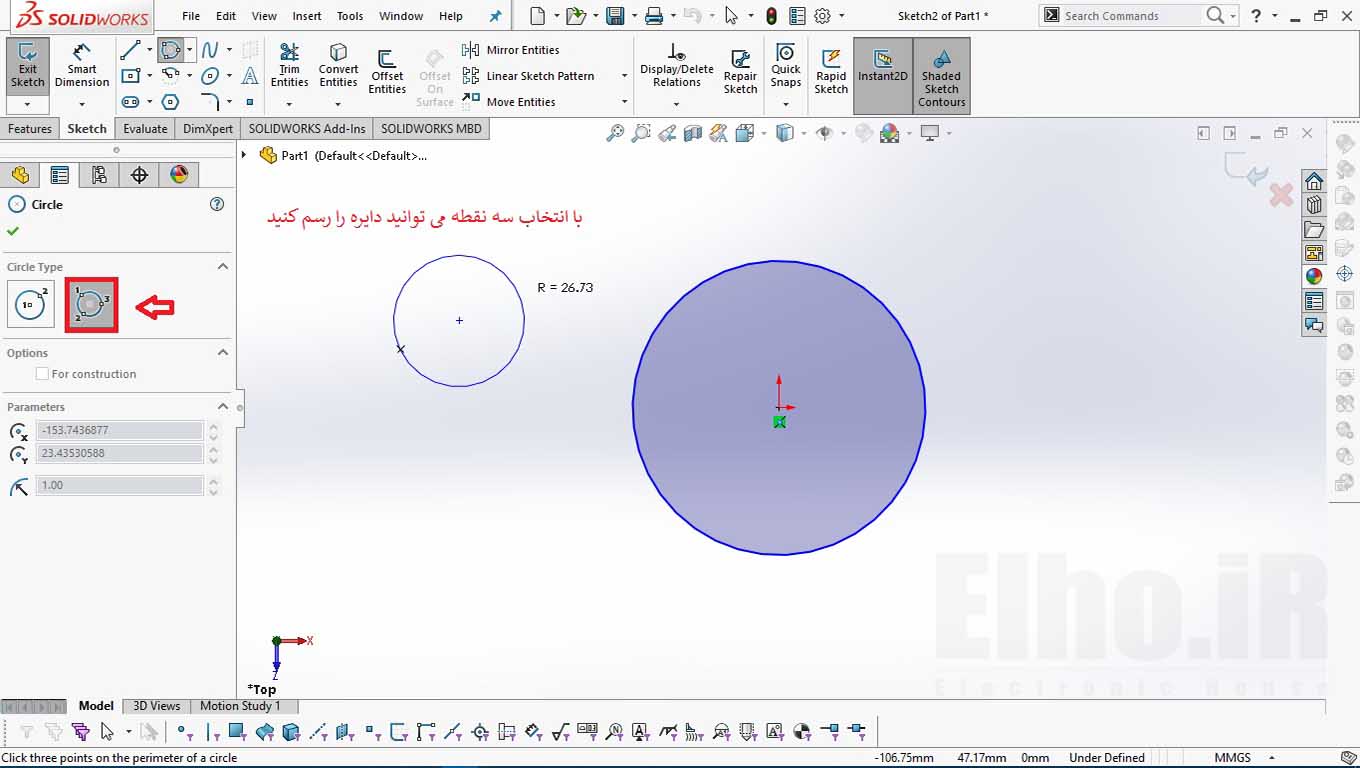

هم چنین با انتخاب گزینه perimeter circle  می توانید دایره ی فوق را با انتخاب سه نقطه رسم کنید .

گفتنی است در قسمت parameter  نیز می توانید به مختصات این قسمت دسترسی پیدا کنید.

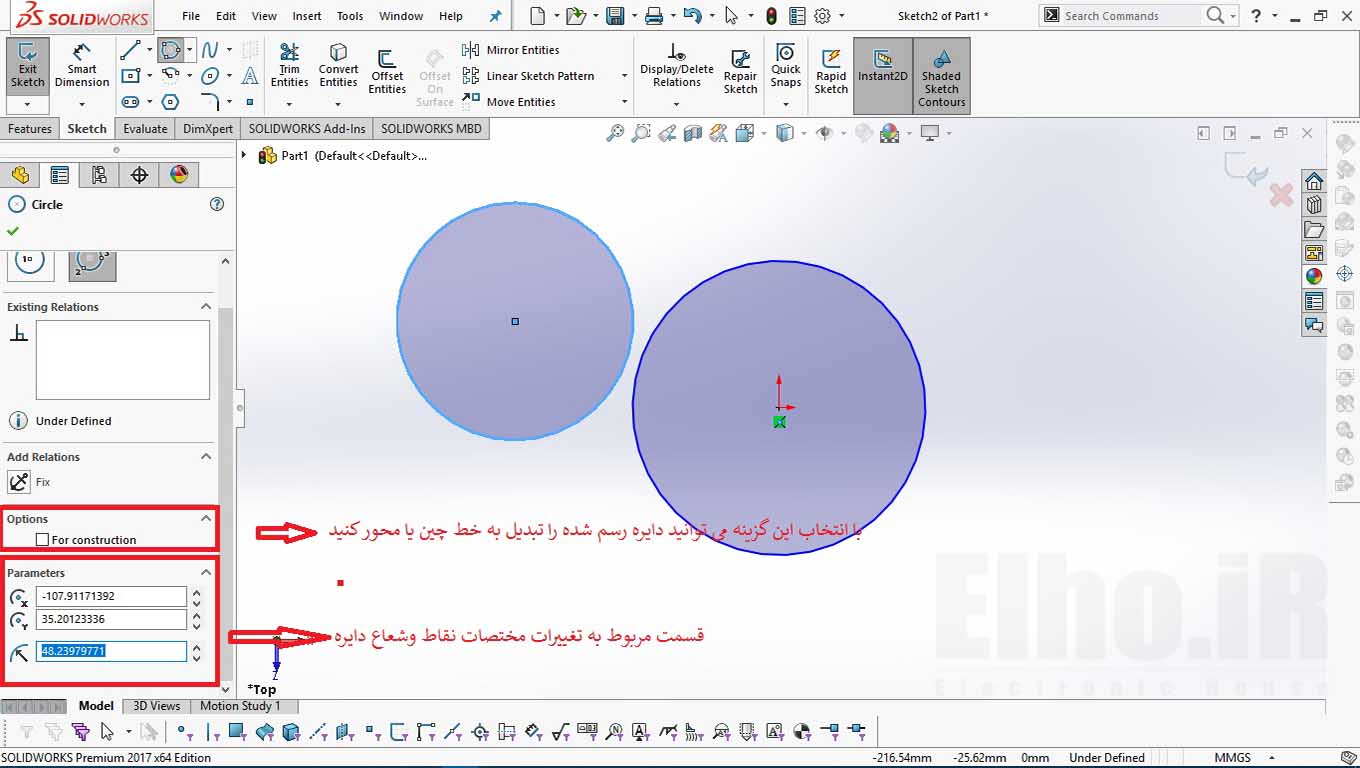

با انتخاب گزینه for construction  نیز می توانیم این دایره را به خط چین یا محور تبدیل کنیم .

Arc  :

در قسمت دوم این آموزش ما سعی داریم شما را با راه های مختلف ایجاد کمان در محیط گرافیکی و روی صفحه  front آشنا کنیم .

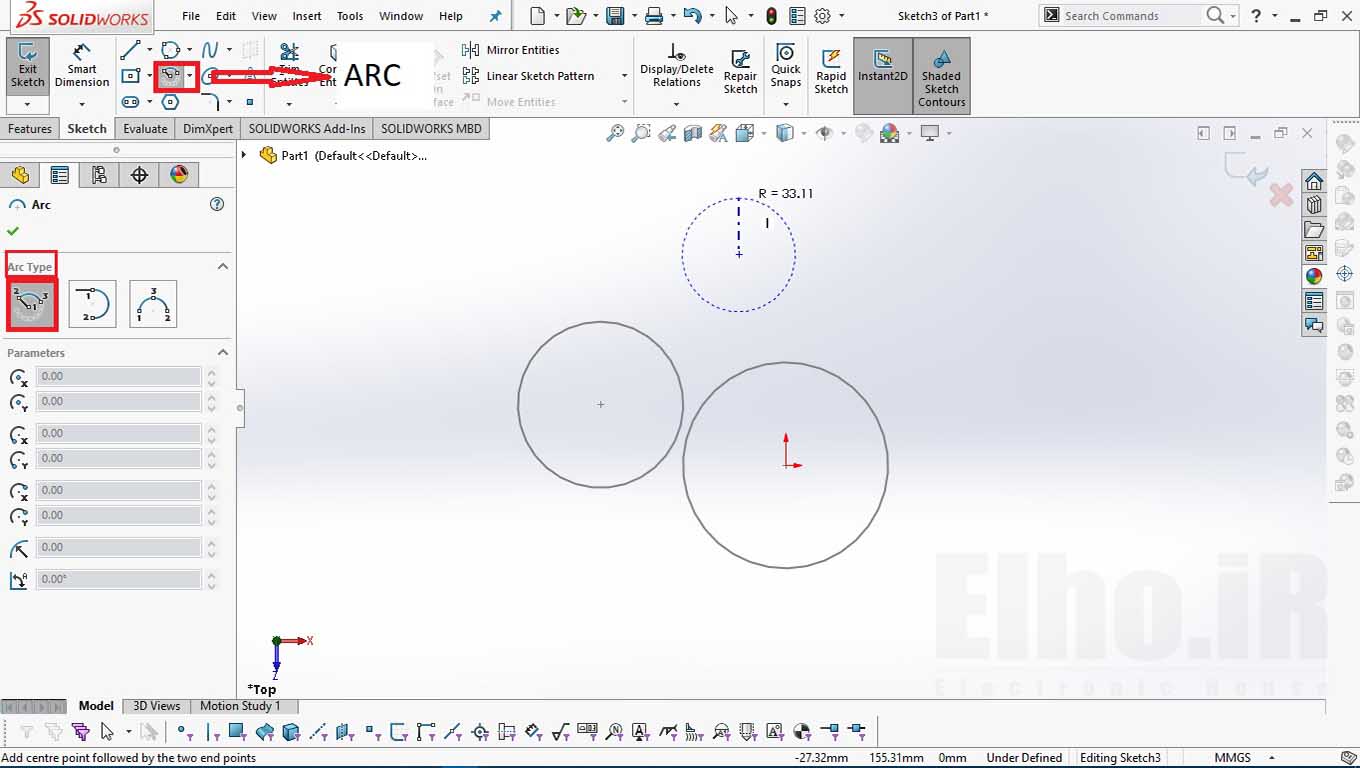

برای این کار پس از ورود به محیط sketch  دستور center point arc  را با کلیک بر روی آیکون آن که در نوار ابزار sketch  است اجرا کنید .همانطور که مشاهده می کنید سه حالت برای ایجاد کمان یا همان arc  وجود دارد که آنهارا بررسی می کنیم .

حال بر روی صفحه گرافیکی کلیک کنید تا مبدا این منحنی مشخص شود .

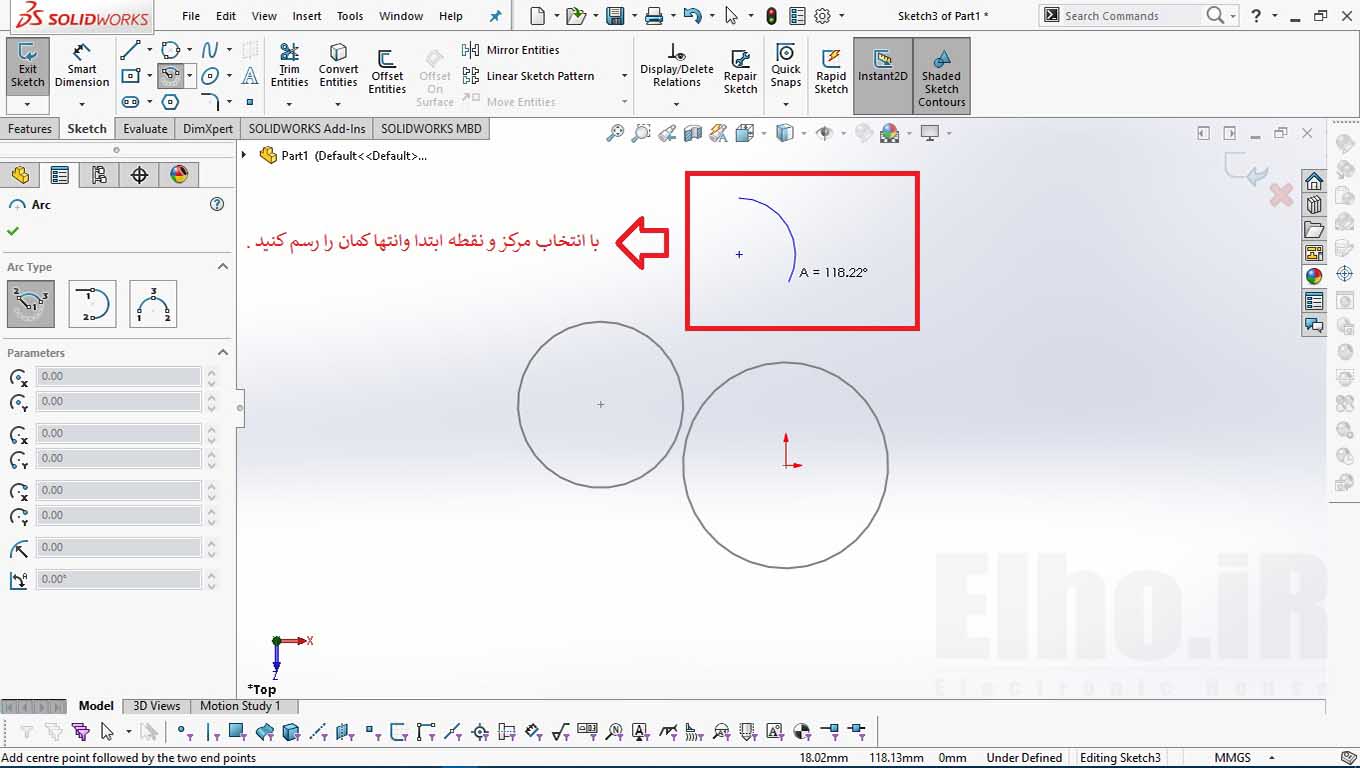

سپس دو نقطه به عنوان ابتدا و انتهای این کمان انتخاب شود.

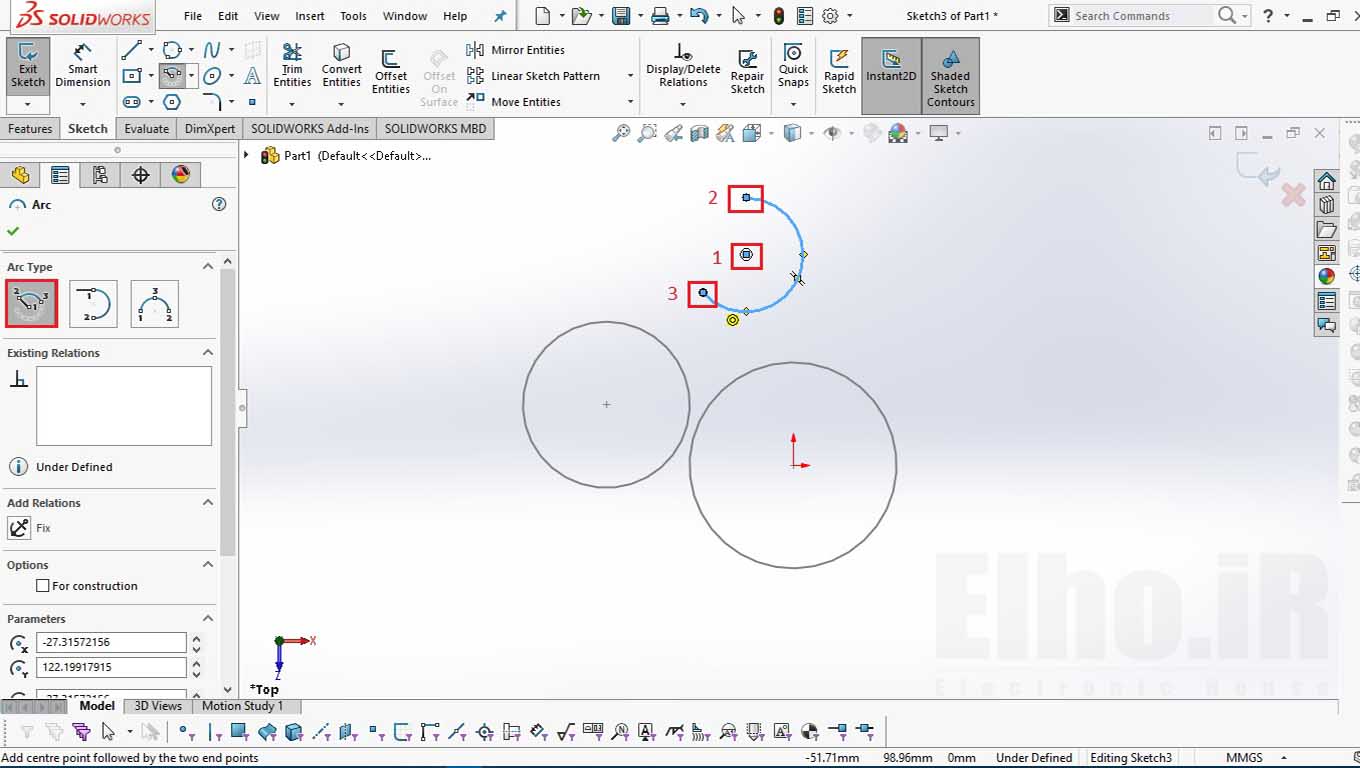

با انتخاب نقطه اول و کشیدن موس مشاهده می کنید کمان شما ایجاد می شود که برای ثابت شدن آن نیز دو نقطه دیگر نیاز داریم .

که یکی از این نقطه ها نقطه پایان کمان و یکی دیگر نیز مرکز آن است .

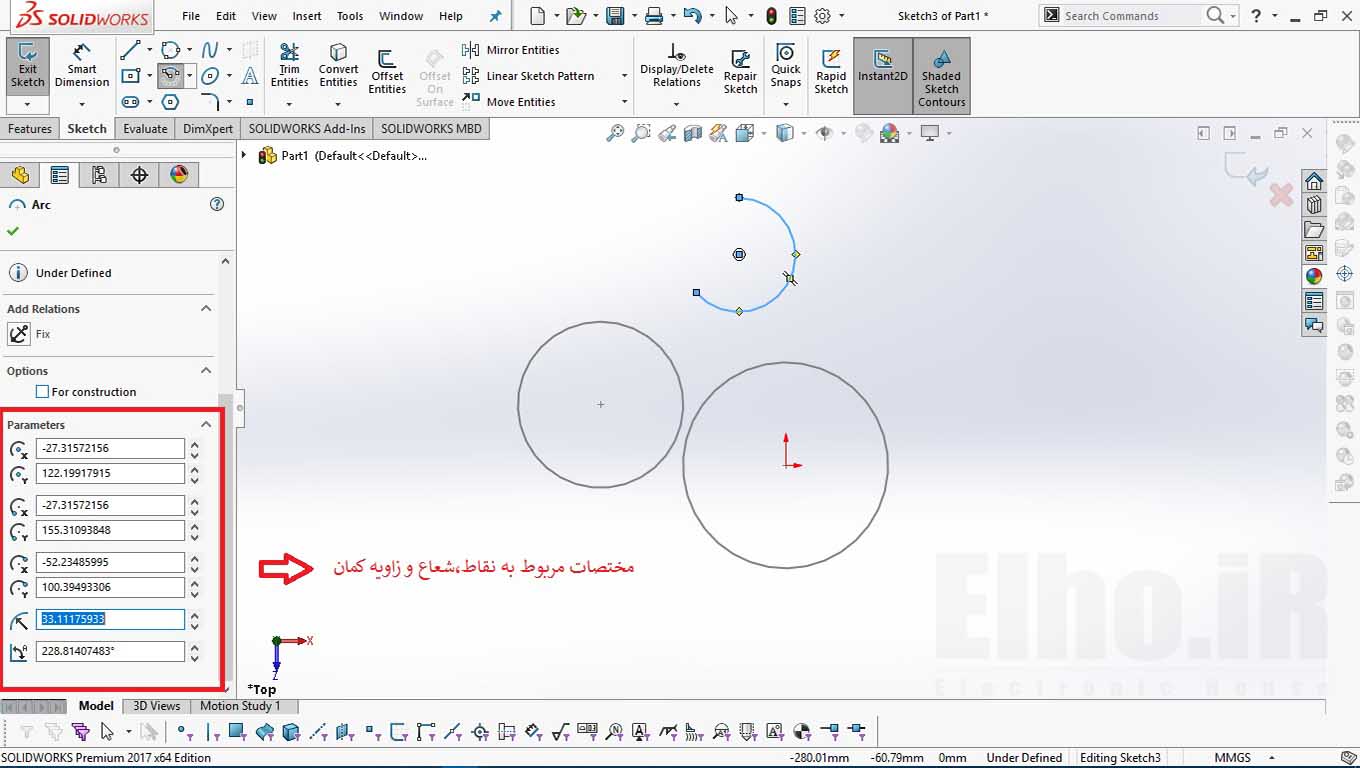

بعد از ایجاد کمان می توانید مختصات مربوط به نقاط مرکز ، شروع کمان ، پایان کمان ،شعاع  وزاویه ی کمان را از قسمت    parameters  تغییر دهید.

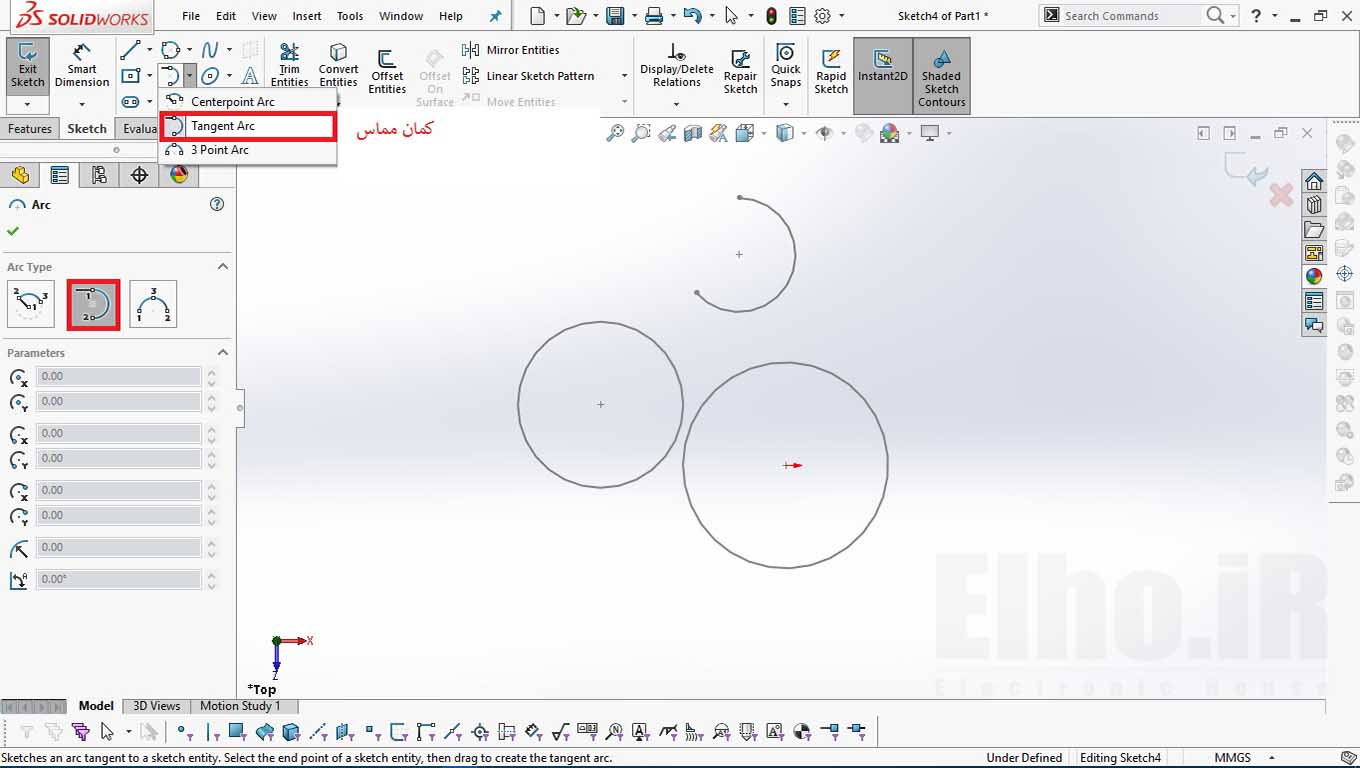

Tangent arc  :

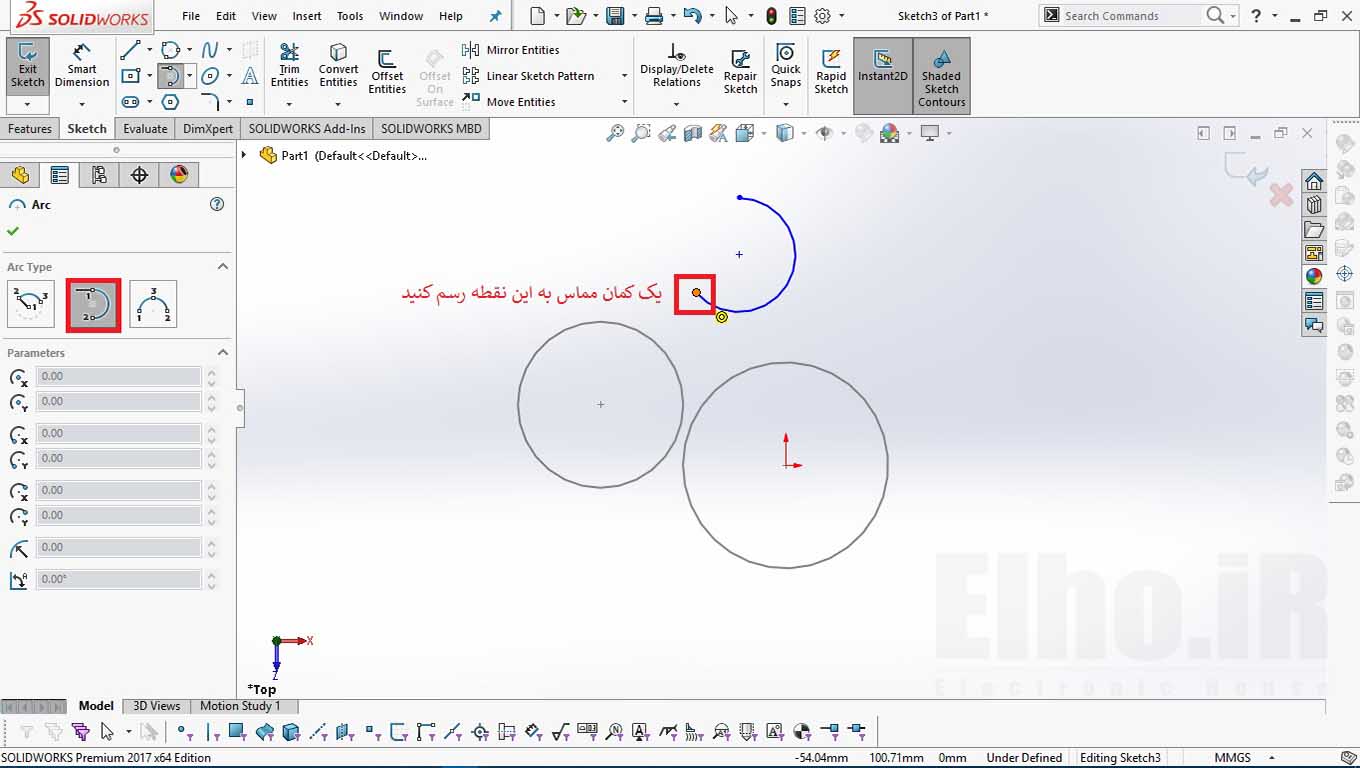

به کمک این دستور ما میتوانیم کمان های مماس بر سایر کمان ها یا sketch  ها به وجود آوریم . از قسمت نوار ابزار sketch  و کلیک بر روی آیکون Tangent arc وارد این دستور میشویم.

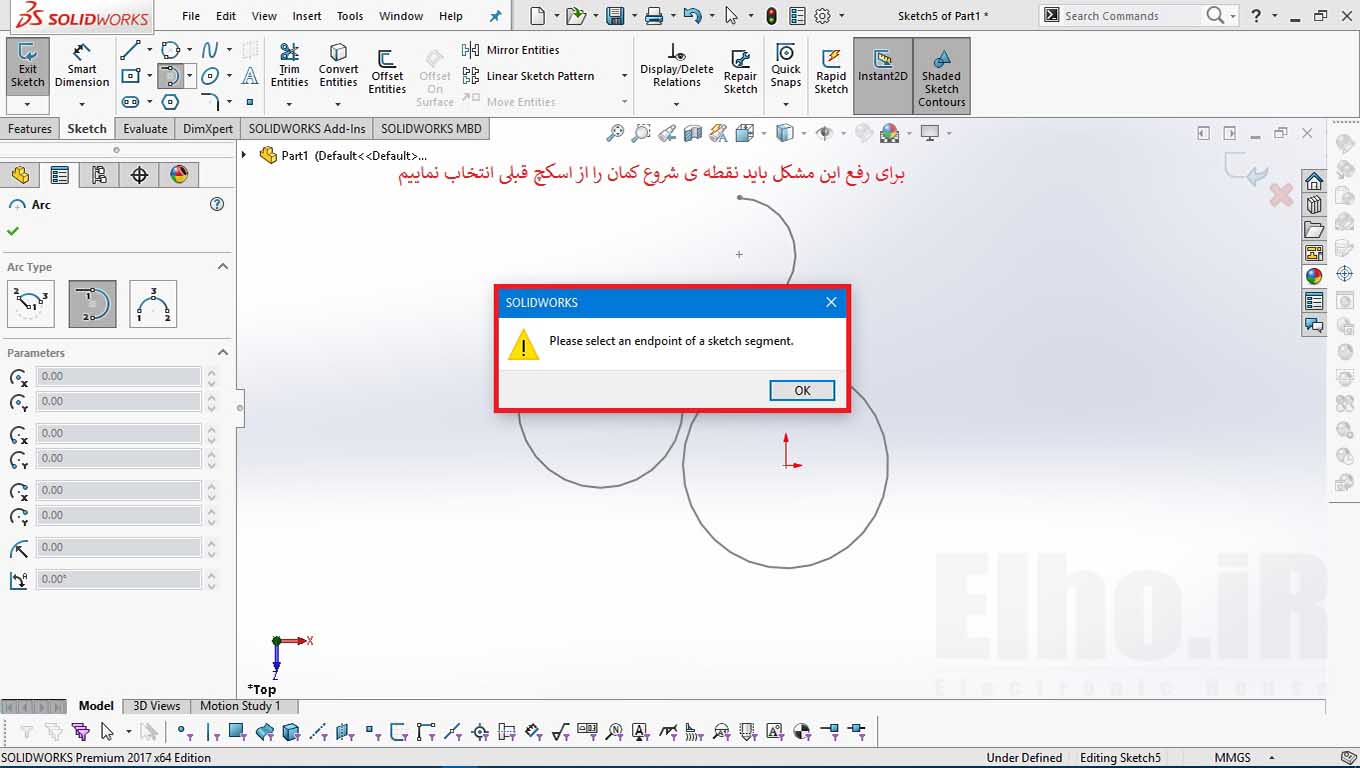

با کلیک بر روی محیط گرافیکی با پیغام خطا روبرو می شوید.

زیرا برای شروع این کمان باید نقطه ای از sketch  قبلی که رسم شده است انتخاب شود .

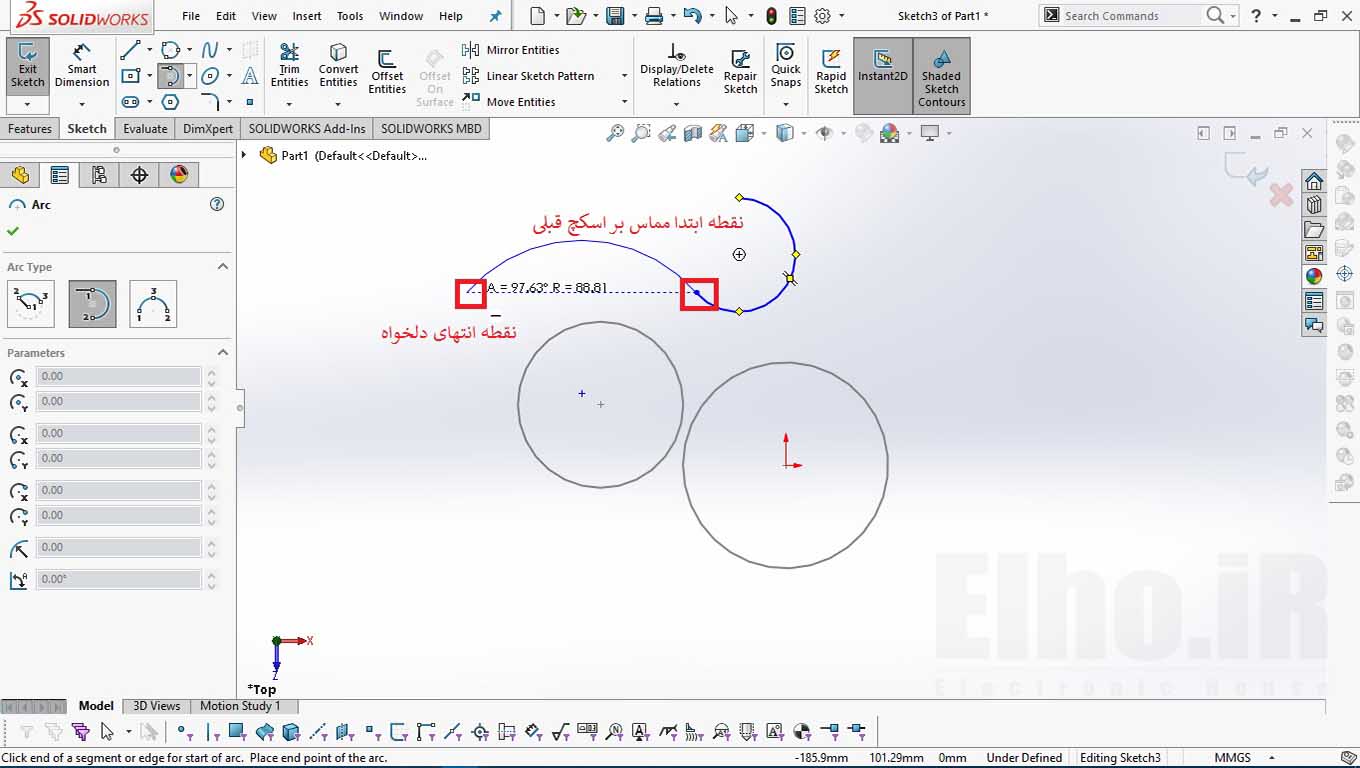

با انتخاب یک نقطه از sketch  قبلی نقطه شروع کمان تشکیل می شود .

باکشیدن موس به اطراف اندازه شعاع آن  را می توان تغییر داد .

حال با انتخاب نقطه دوم نقطه پایان این کمان را نیز مشخص کنید .

سپس با راست کلیک و انتخاب گزینه select  از این دستور خارج شوید .

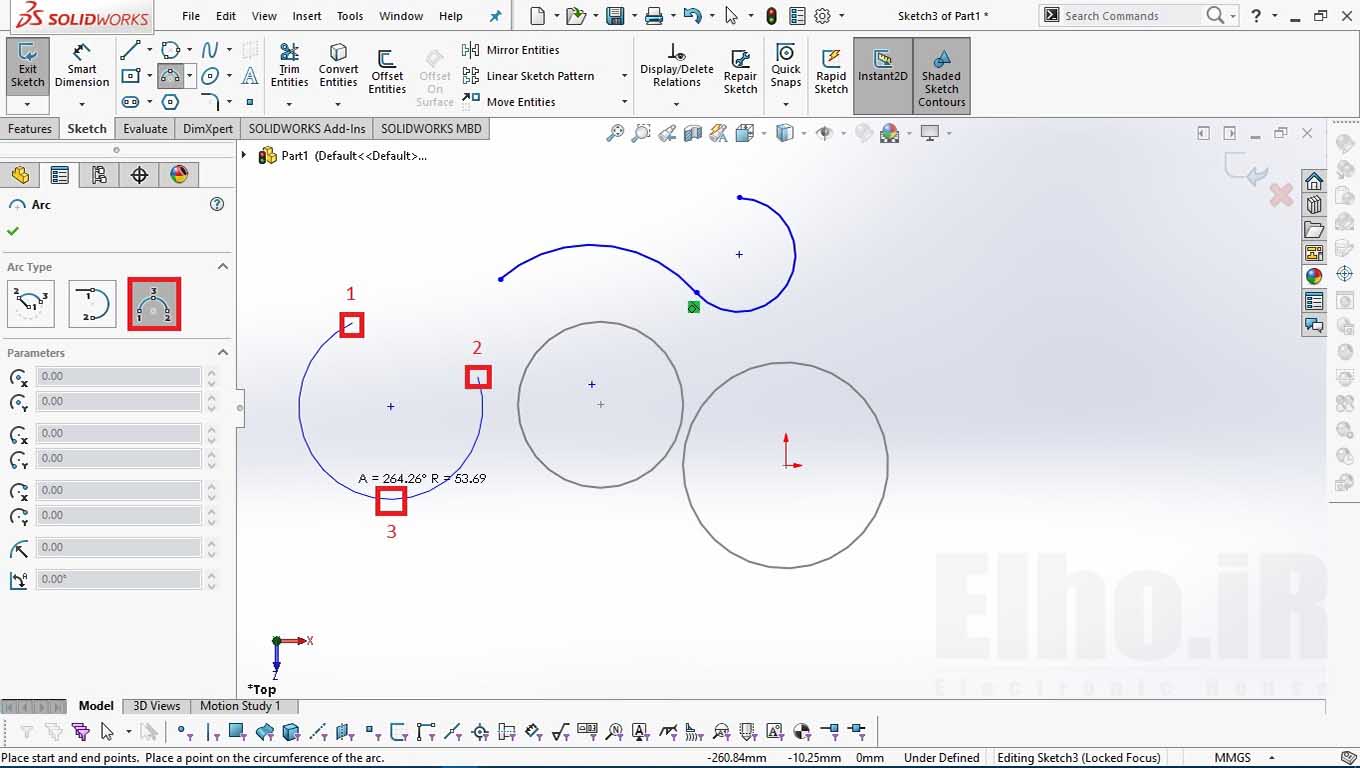

۳ point Arc  :

با انتخاب این دستور نیز می توانید کمان های فوق را با انتخاب سه نقطه از محیط رسم کنید .
