دوره آموزشی نرم افزار SolidWORK ،فصل ۲ :ابزار های ترسیم دو بعدی ، جلسه SW,2.7 :گرد کردن و پخ زدن لبه ها در نرم افزار SolidWorks
Fillet

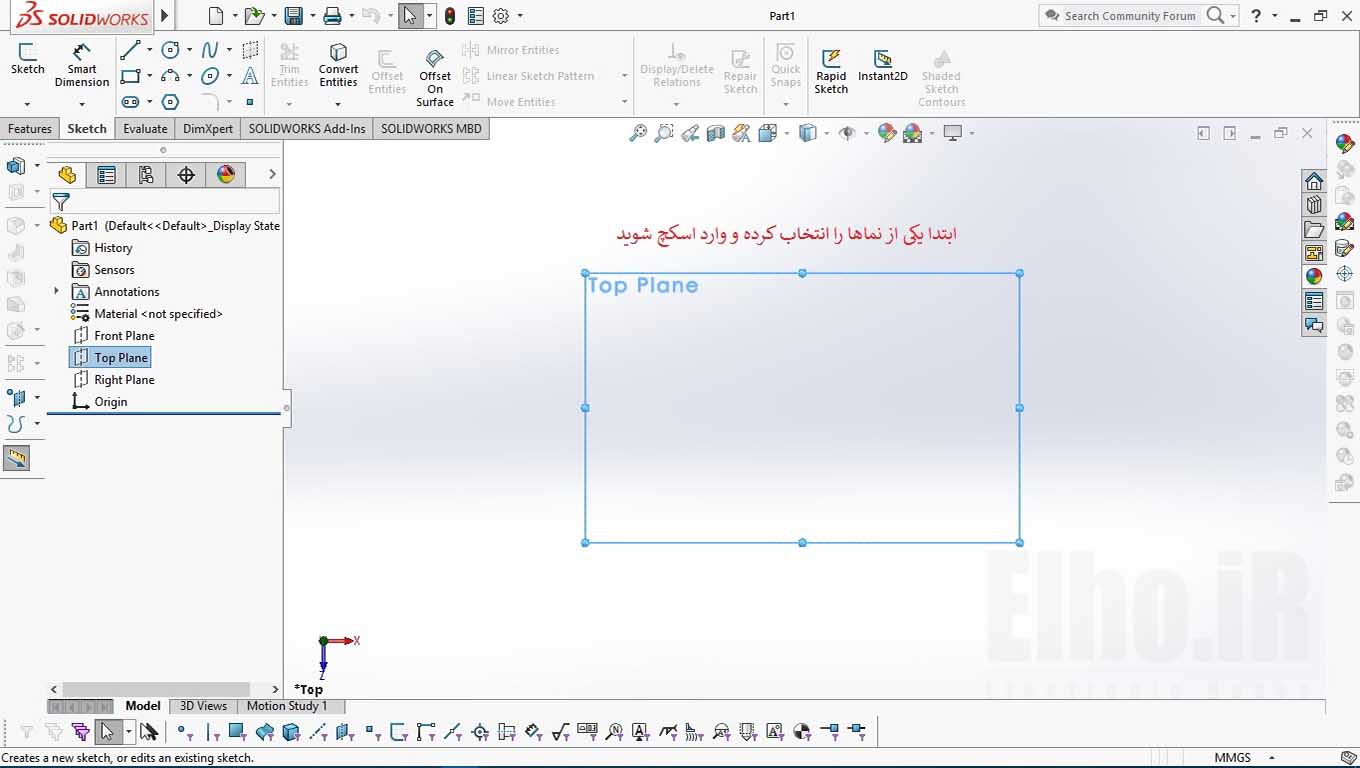

از دستور sketch fillet برای گرد کردن لبه ها و محل خطوط ولبه ها استفاده می شود .ابتدا وارد محیط sketch شوید .

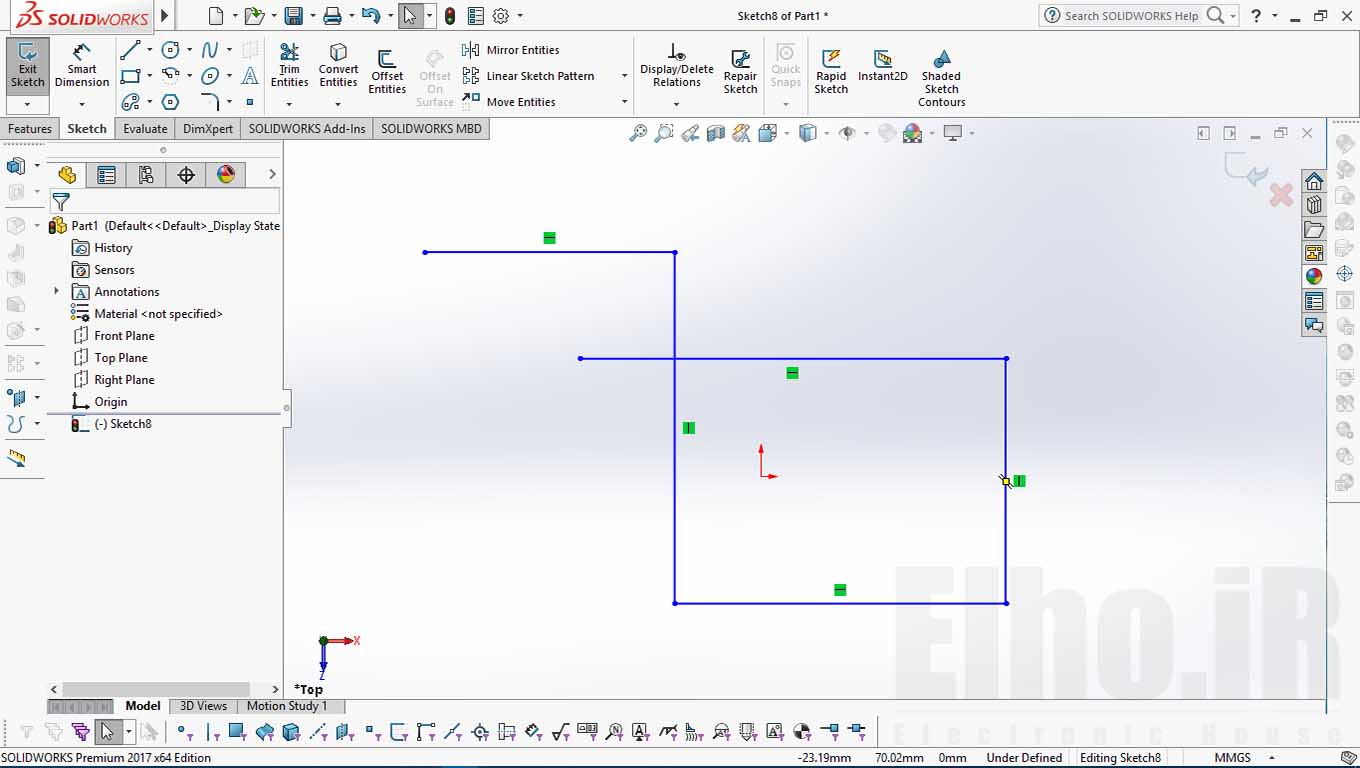

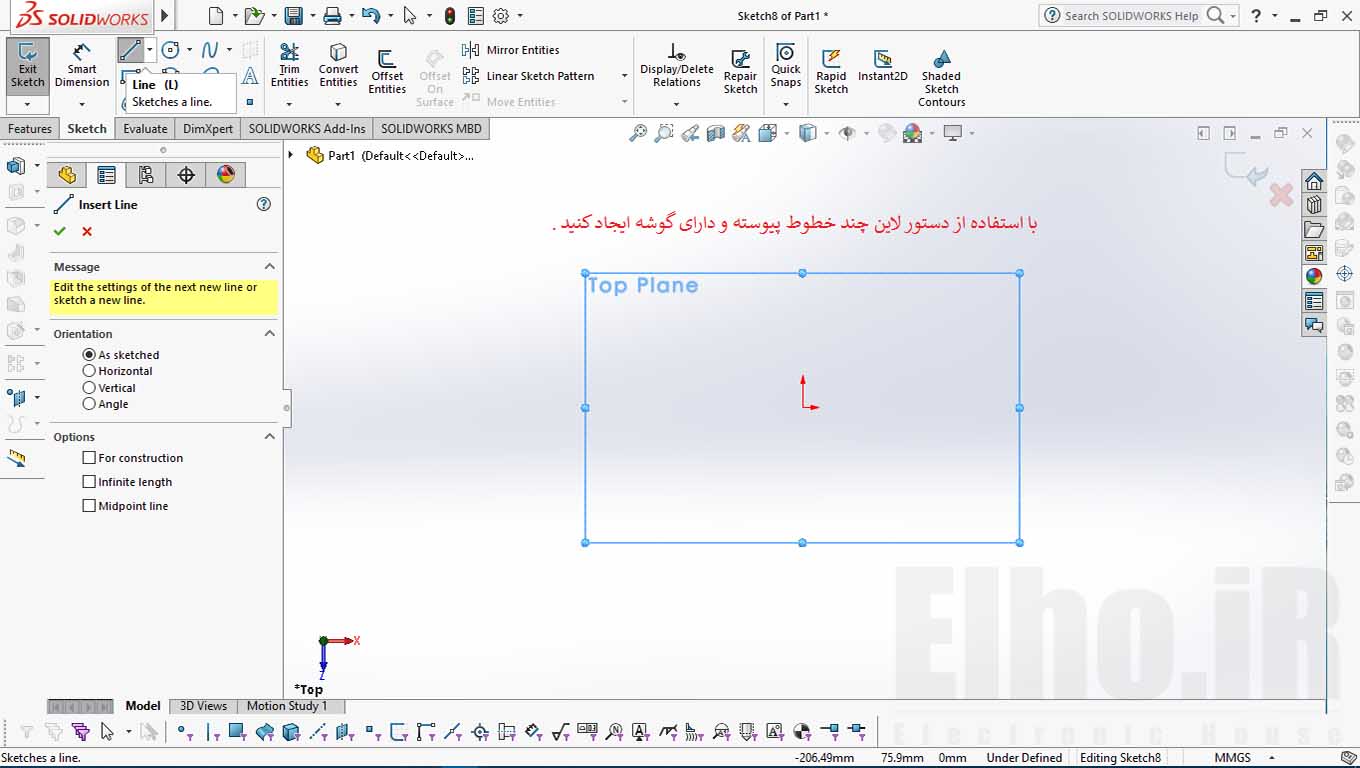

سپس با استفاده از دستور line چند خط پیوسته رسم کنید .

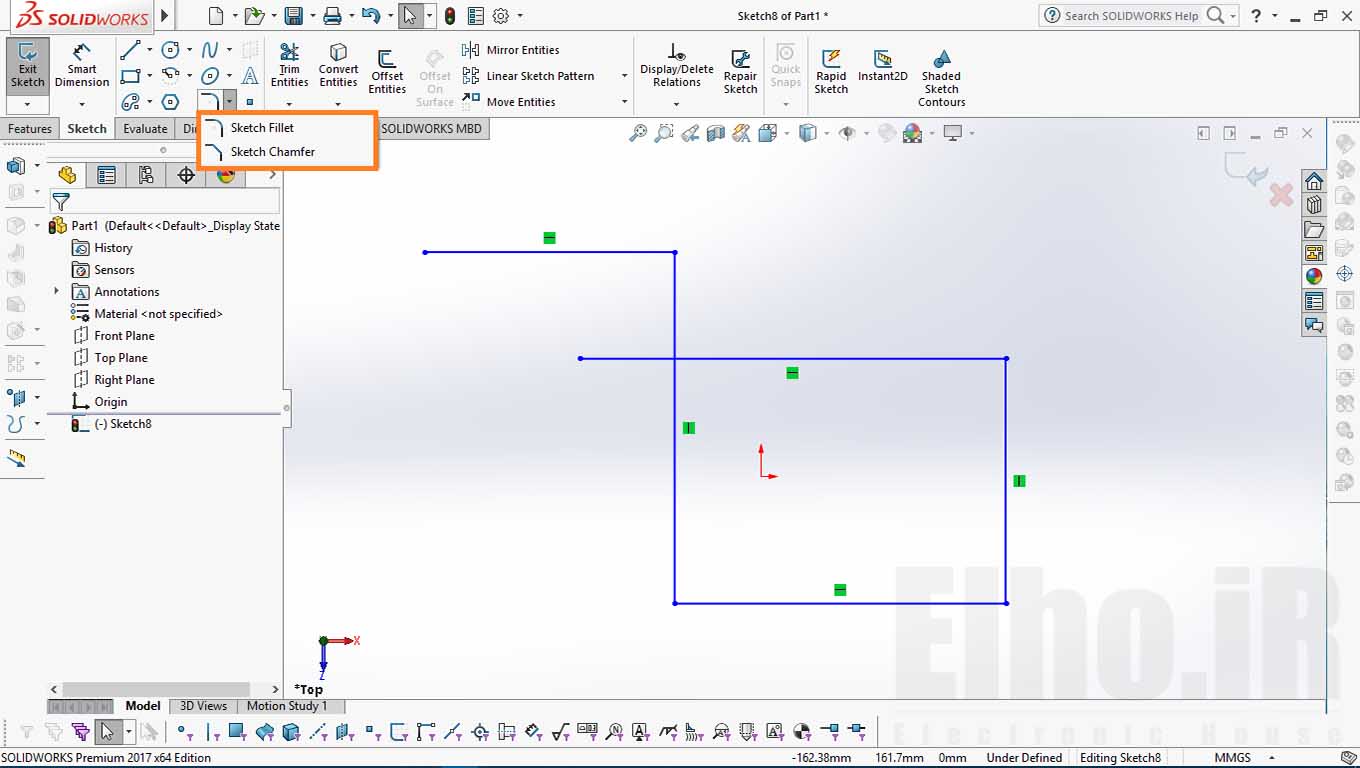

حال با کلیک بر روی آیکون sketch fillet بر روی نوار ابزار sketch این دستور را انتخاب کنید .تا پنجره مربوط به کادر محاوره ای آن نشان داده شود .

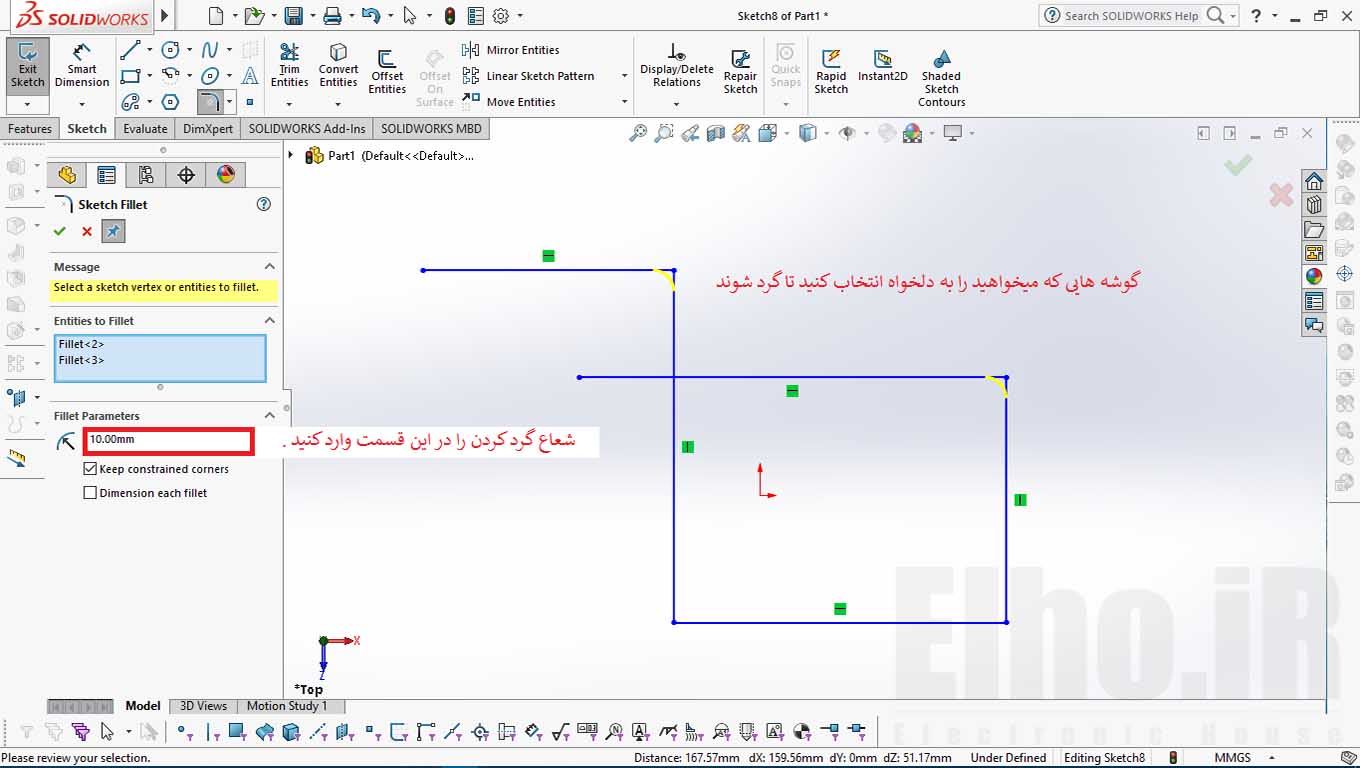

در قسمت fillet parameters شعاع گرد کردن را میتوانیم تعیین کنیم .

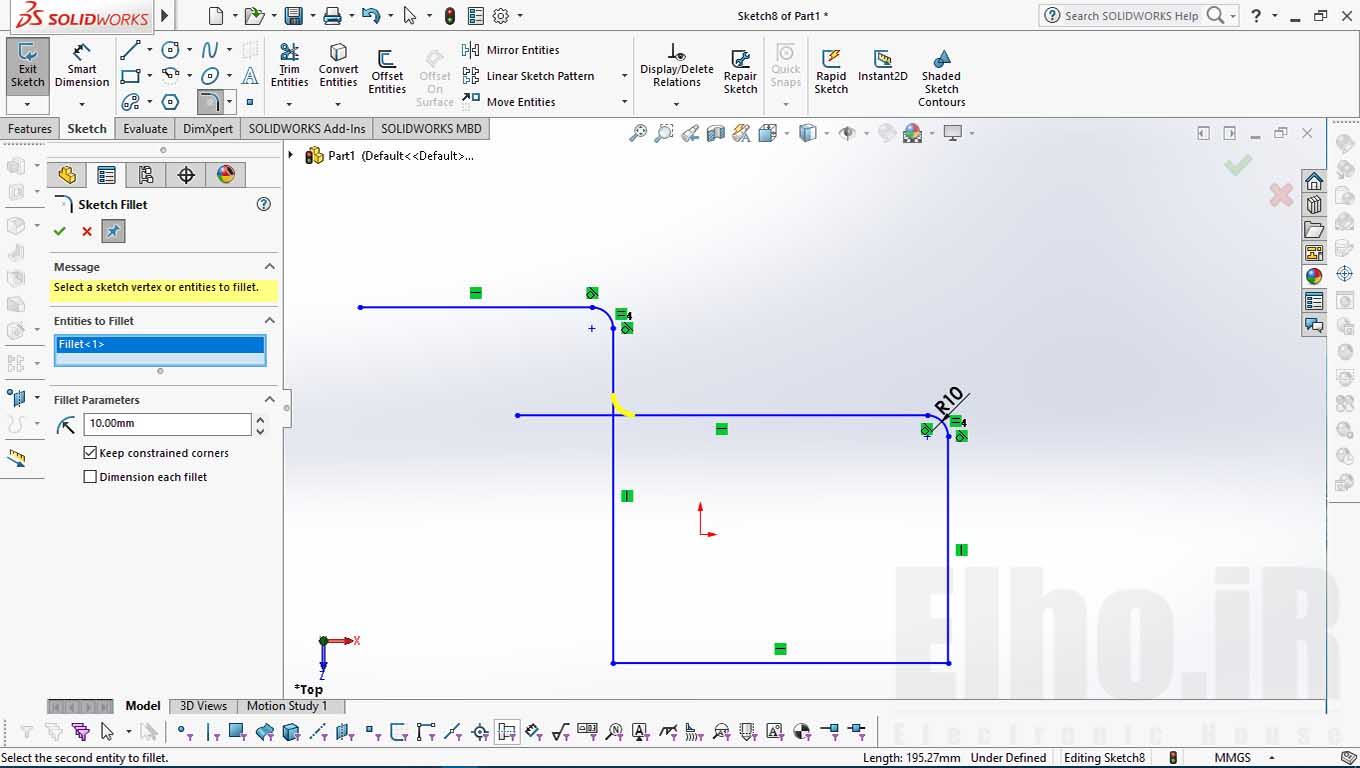

شعاع دلخواه خود را وارد کرده و یکی از گوشه های sketch را انتخاب نمایید .

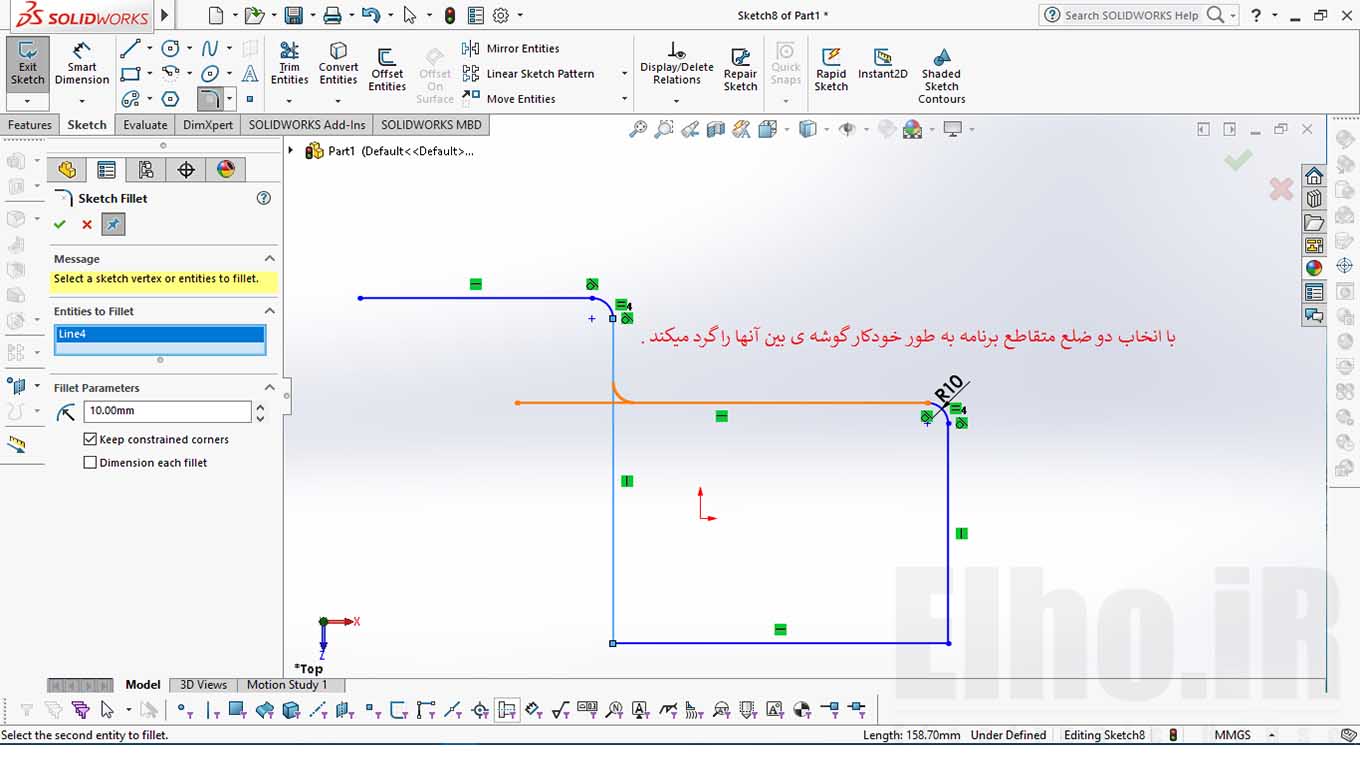

هم چنین می توانید این کار را با انتخاب دو خط متقاطع انجام دهید تا محل تقاطع آنها نیز گرد شود .
Chamfer

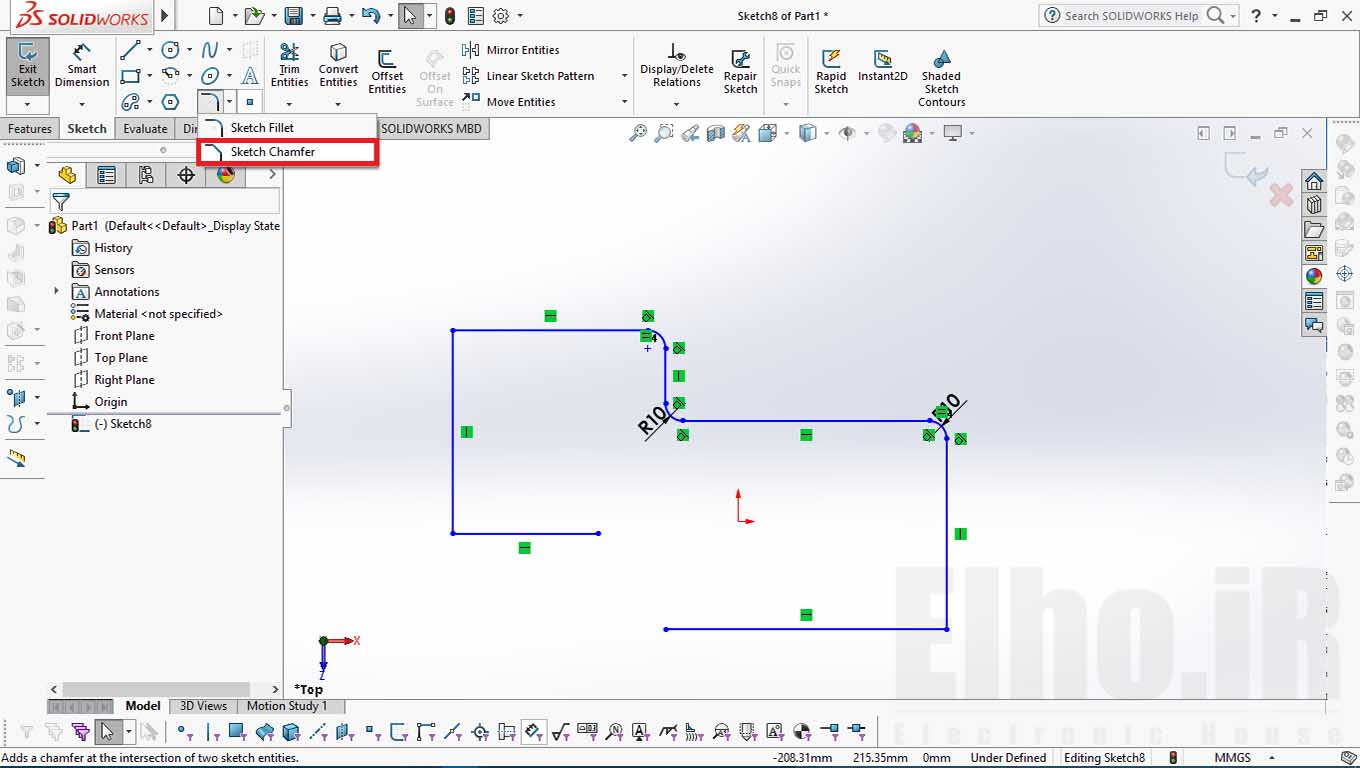

از این دستور برای پخ زدن لبه ها استفاده می شود .با کلیک بر روی آیکون مربوط به آن این دستور را اجرا کنید تا پنجره خصوصیات مربوط به آن نشان داده شود

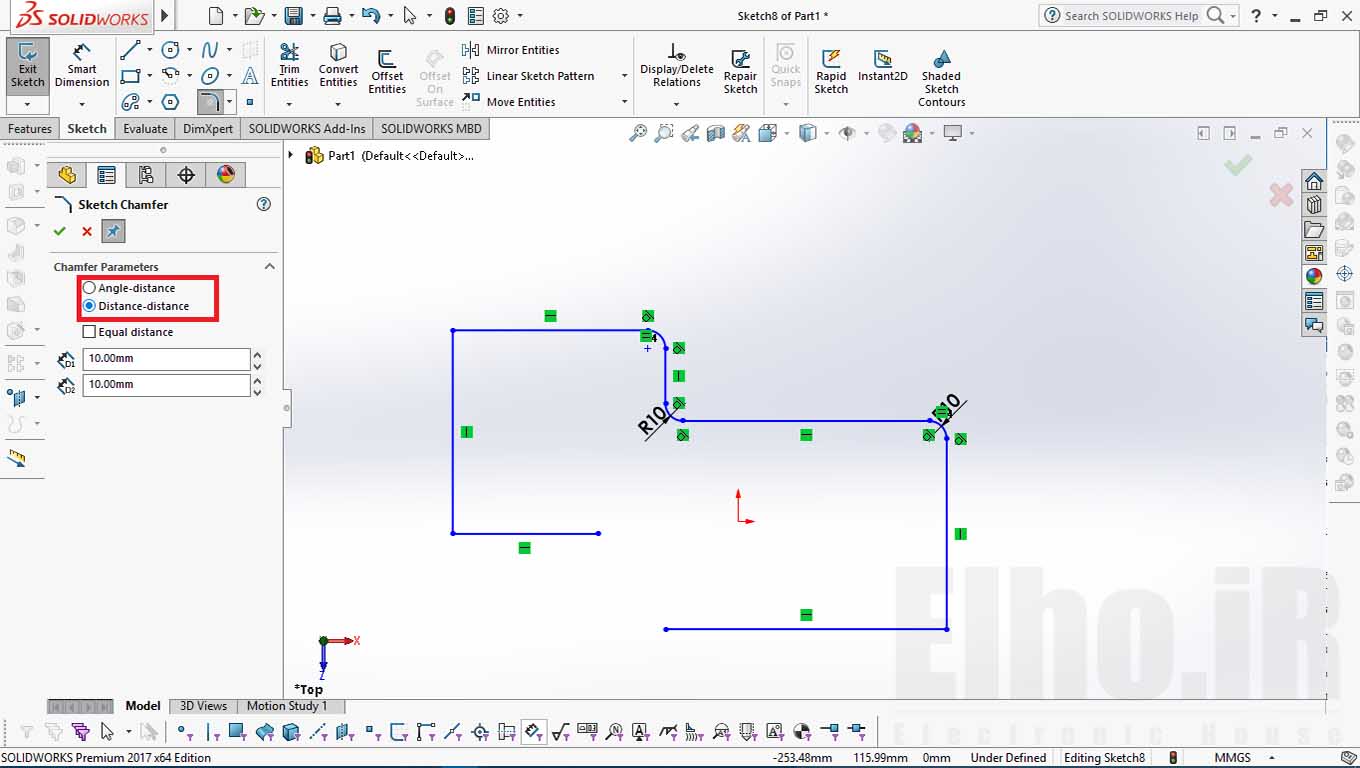

در قسمت chamfer parameters دو گزینه وجود دارد .
- Angle-distance
- Distance –distance
در صورت انتخاب گزینه ی دوم می توانید اندازه فاصله پخ زدن را مشخص سازید .

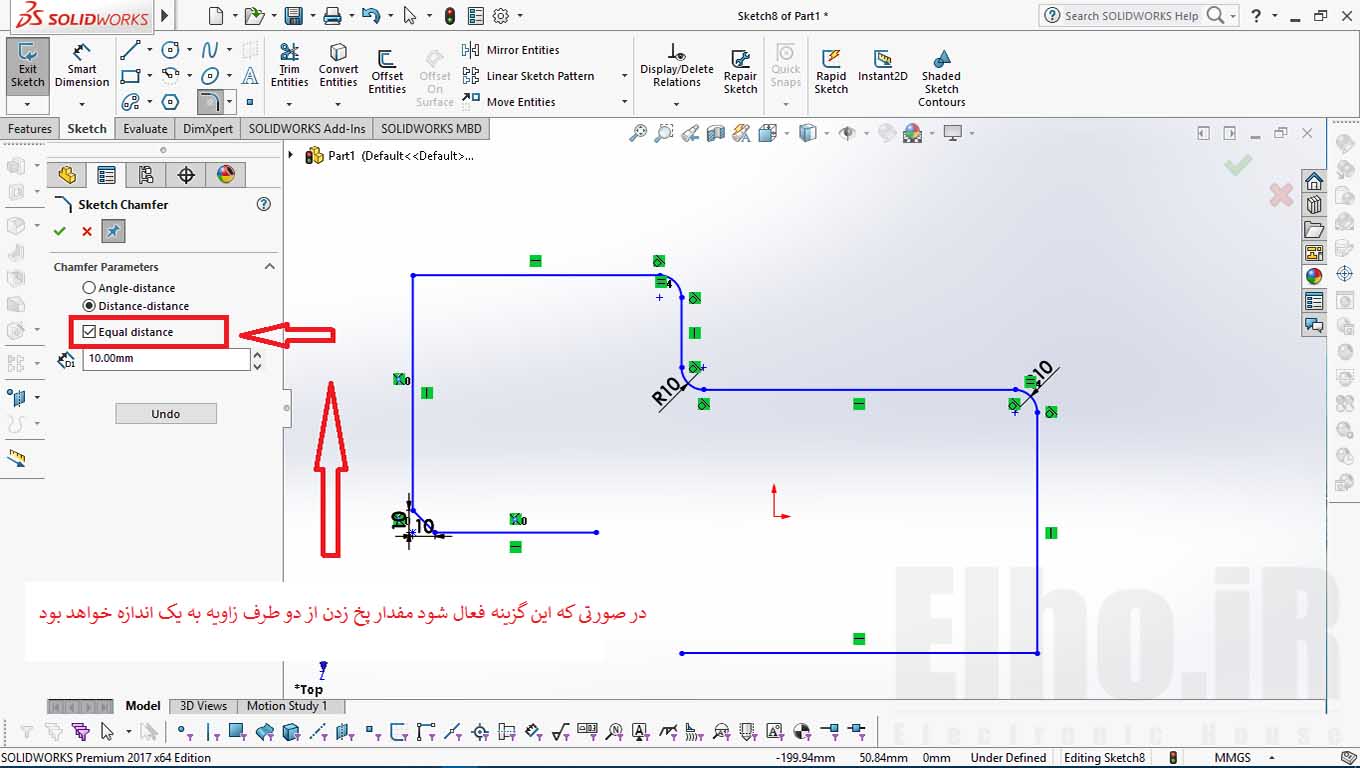

چنانچه گزینه equal distance فعال باشد .این فاصله بر روی هر دوضلع برابر در نظر گرفته می شود .

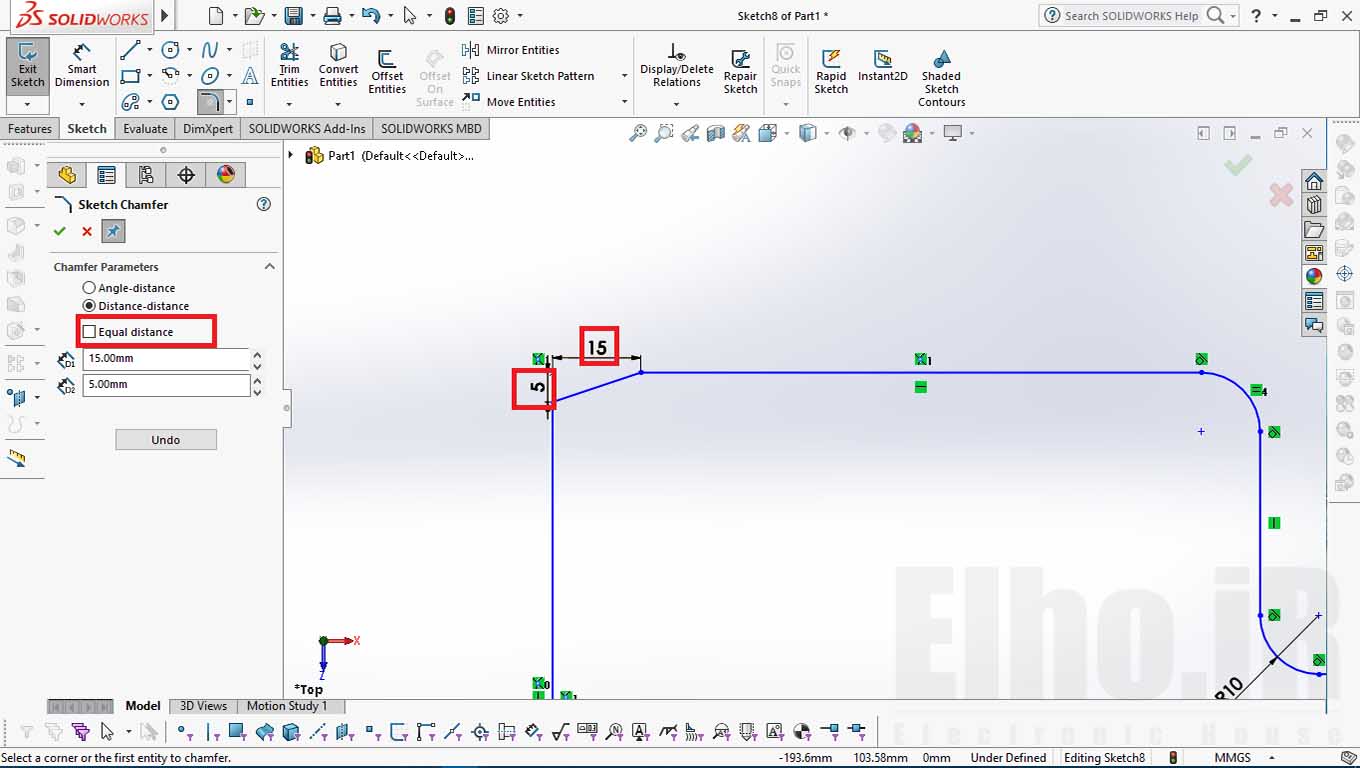

با غیر فعال کردن این گزینه فاصله Ds2 فعال می شود . به این ترتیب می توانید دو فاصله ی غیر یکسان برای پخ زدن تعیین کنید .

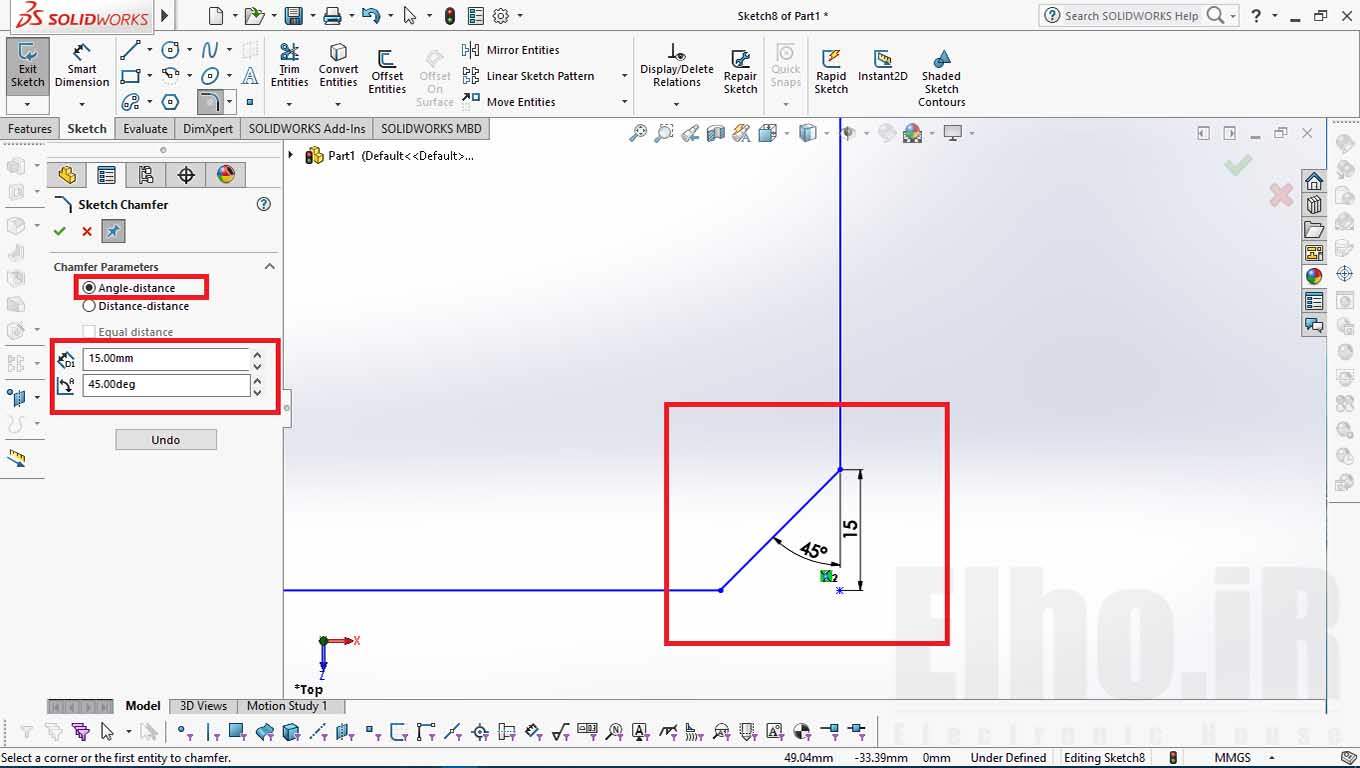

در صورت انتخاب گزینه ی angle – distance میتوانید فاصله و زاویه ی چخ زدن را تعیین نمایید. که بطور پیش فرض روی ۴۵ درجه تنظیم شده است .
فصل دوم نیز از مجموعه آموزش نرم افزار سالید ورک به پایان رسید امید واریم اطلاعات مورد نیاز را به طور کامل توانسته باشیم در اختیار شما عزیزان قرار داده باشیم .در فص بعد به نحوه ی ویرایش sketch خواهیم پرداخت .
