جلسه SW,3.5 : آفست کردن یک Sketch


دوره آموزشی نرم افزار SolidWORK ،فصل 3: ویرایش sketch ،جلسه SW,3.5 : آفست کردن یک Sketch

“این آموزش تکمیل نخواهد شد.”

از دستور Offset Entities  برای ایجاد نمونه مشابه از یک Sketch با فاصله ی مشخص از آن استفاده می شود .

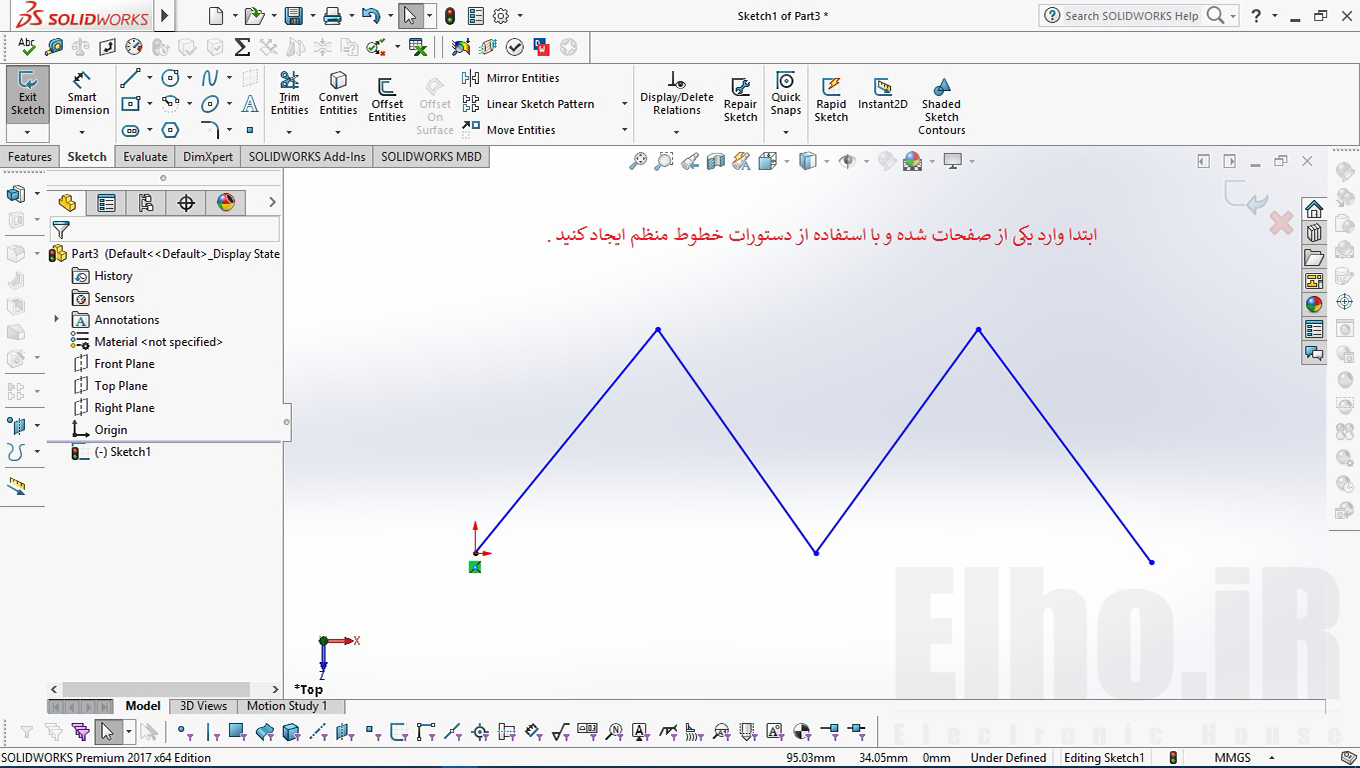

ابتدا یک صفحه از صفحات اصلی انتخاب کرده و سپس وارد sketch شوید .

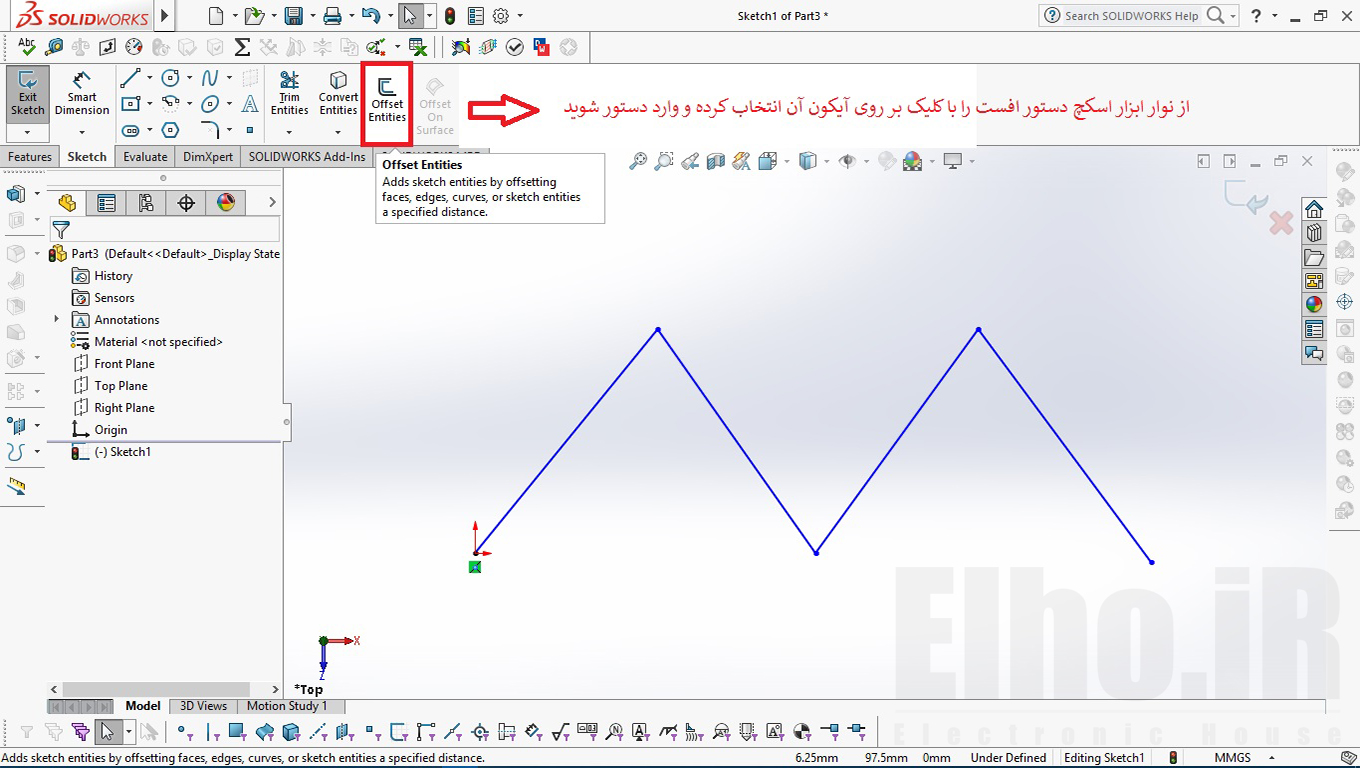

سپس دستور Offset Entities  را با کلیک بر روی آیکون آن از نوار ابزار Sketch اجرا کنید .

در پنجره ی باز شده مربوط به ویژگی های این دستور در جعبه متن اول می توانید فاصله عمودی خطوط جدید از sketch  قبلی را تعیین کنید .

در این کادر عددی دلخواه را وارد کنید .و خطی را که می خواهید Offset  شود را انتخاب کنید .می بینید که پیش نمایش Sketch ایجاد شده به رنگ زرد قابل مشاهده می باشد .با فعال کردن گزینه Revers  می توانید جهت ایجاد Sketch جدید را از محیط بیرون به محیط درون تغییر دهید .

اگر گزینه ی select chain  انتخاب شده باشد تمام خطوط مربوط به خط انتخاب شده از Sketch  انتخاب می شوند .

در صورتی که گزینه Bi-Directional  فعال باشد ،Sketch  ایجاد شده در هر دوطرف Sketch  قبلی اعمال می شود .

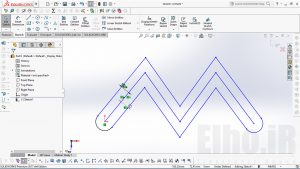

انتخاب حالات arc  و lines  نیز موجب بسته شدن انتهای  sketch  ایجاد شده با کمان و یا خط می شود .

در نهایت نیز با انتخاب Make Base Construction  می توانید Sketch  اولیه را به Sketch  کمکی تبدیل کنید.

هم چنین فاصله Sketch  و Offset  را می توانید با کلیک و درگ و حرکت موس نیز تغییر دهید .
