جلسه P.1 : معرفی، دانلود و راهنمای نصب Proteus 8.5


نرم افزار Proteus محصولی از شرکت Labcenter Electronics می باشد که به منظور طراحی مدار های الکترونیک و شبیه سازی آن ها ساخته شده است. در این جلسه کاربرد های این نرم افزار را بررسی کرده و راهنمای نصب Proteus را خواهیم آموخت.

جهت مشاهده لیست تمامی جلسات دوره آموزشی طراحی مدار در نرم افزار Proteus اینجا کلیک کنید.

معرفی نرم افزار

نرم افزار Proteus یکی از بهترین نرم افزار های موجود در زمینه طراحی مدار شماتیک و PCB در حوزه الکترونیک می باشد. شما با این نرم افزار می توانید مدار شماتیک برنامه خود را طراحی کنید و به صورت مجازی کار کرد مدار را مشاهده فرمایید. همچنین مدار PCB خود را طراحی و بر روی فیبر مدار چاپی چاپ کنید. از ویژگی های دیگر این نرم افزار مشاهده مدار به صورت سه بعدی واقعی می باشد.

نمونه مدار شماتیک در نرم افزار Proteus
نمونه مدار شماتیک در نرم افزار Proteus
نمونه مدار PCB در نرم افزار Proteus
نمونه مدار PCB در نرم افزار Proteus
مشاهده شکل سه بعدی مدار
مشاهده شکل سه بعدی مدار


یکی از ویژگی های متمایز Proteus Professional امکان مدل سازی از دستگاه های قابل برنامه ریزی مانند میکروکنترلرها، میکروپروسسورها، DSP و … می باشد. این برنامه شامل مدل هایی از اغلب قطعات الکترونیکی برای شبیه سازی های تخصصی و برمبنای استانداردهای این حوزه می باشد. در واقع Proteus Professional یکی از نرم افزار های مطرح در زمینه شبیه سازی و تست مدارات الکترونیک می باشد، شما در این نرم افزار می توانید مدار خود را مانند عمل تست کنید و بعد از رفع اشکالات احتمالی برای آن PCB طراحی نمایید.

قابلیت های کلیدی نرم افزار Proteus

– طراحی مدارات الکترونیکی
– شامل ابزارهای لازم برای طراحی حرفه ای
– مدلسازی دستگاه های قابل برنامه ریزی
– طراحی مسیریابی های پیشرفته
– صرفه جویی در وقت و هزینه طراحی مدار
– شبیه سازی مدارات میکرو کنترلری در سطح بسیار حرفه ای
– دارا بودن کلیه المان های اندازه گیری واقعی نظیر اسیلوسکوپ، سیگنال ژنراتور، ولت متر، آمپر متر و…
– امکان افزودن کتاب خانه های قدتمند و دارار بودن کلیه قطعات الکترونیک
– امکان طراحی pcb برای مدار شبیه سازی شده بدون نیاز به تغییر دادن مدار
– امکان دیباگ کردن برنامه ها و اجرای خط به خط آن ها در میکرو کنترلر
– و …

دانلود نرم افزار

جدید ترین نسخه نرم افزار را از وبسایت نرم افزار الهو دانلود بفرمایید:

لینک صفحه دانلود با لینک مستقیم

راهنمای نصب Proteus

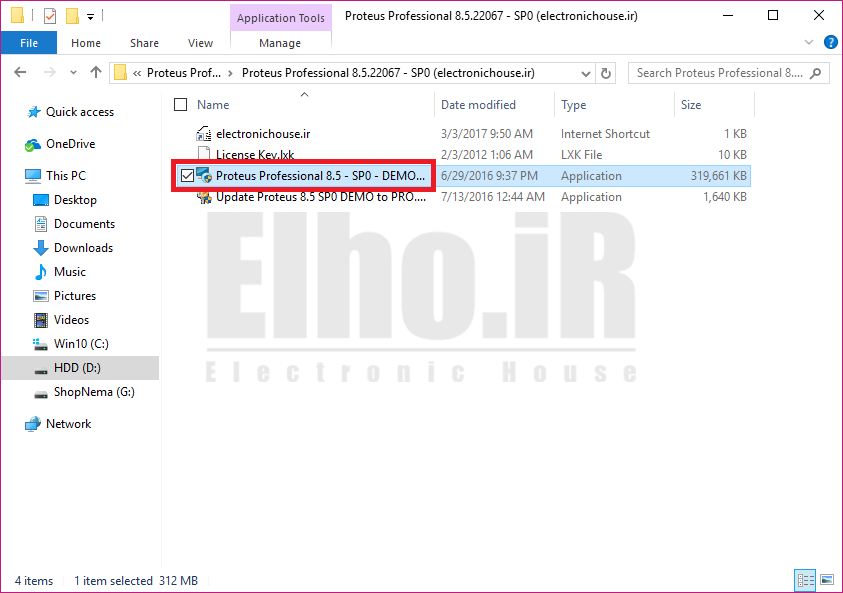

جهت نصب نرم افزار ابتدا فایل ZIP را از حالت فشرده خارج کنید و فایل های برنامه را باز کرده و فایل نصبی Proteus را باز کنید.

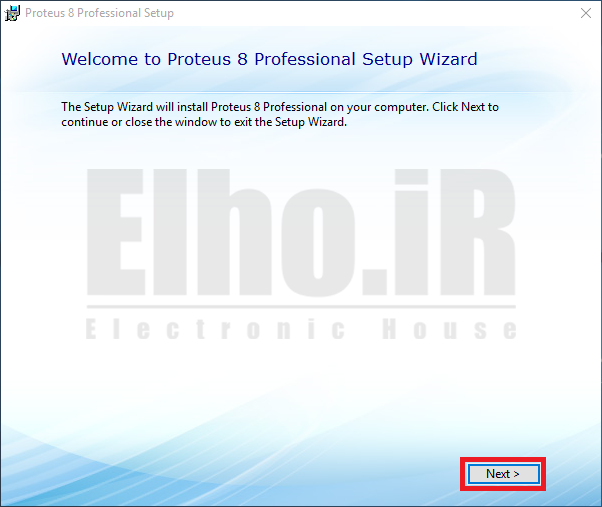

در صفحه خوش آمد گویی کلید Next را بزنید.

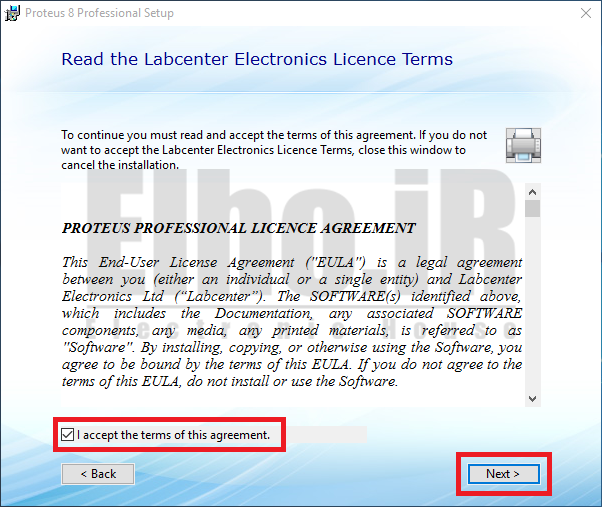

تیک تائید قوانین استفاده از برنامه را زده و Next را بزنید.

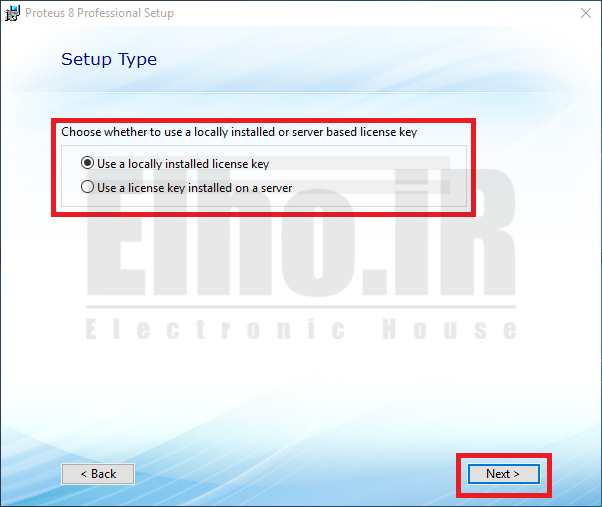

گزینه نخست یعنی انتخاب لایسنس از هارد دیسک را انتخاب و کلید Next را بزنید.

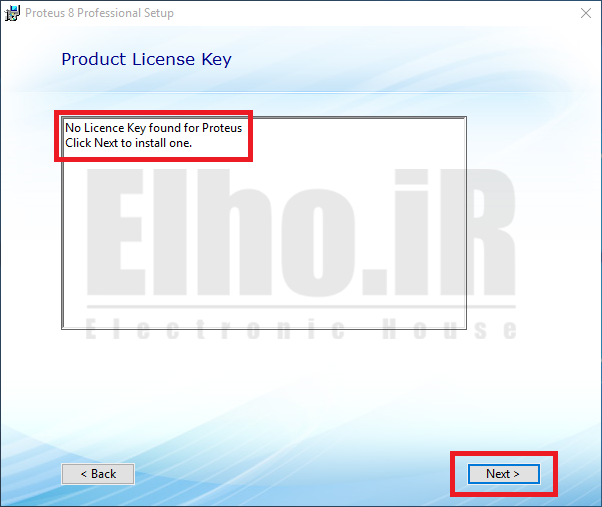

جهت انتخاب لایسنس برنامه کلید Next را بزنید.

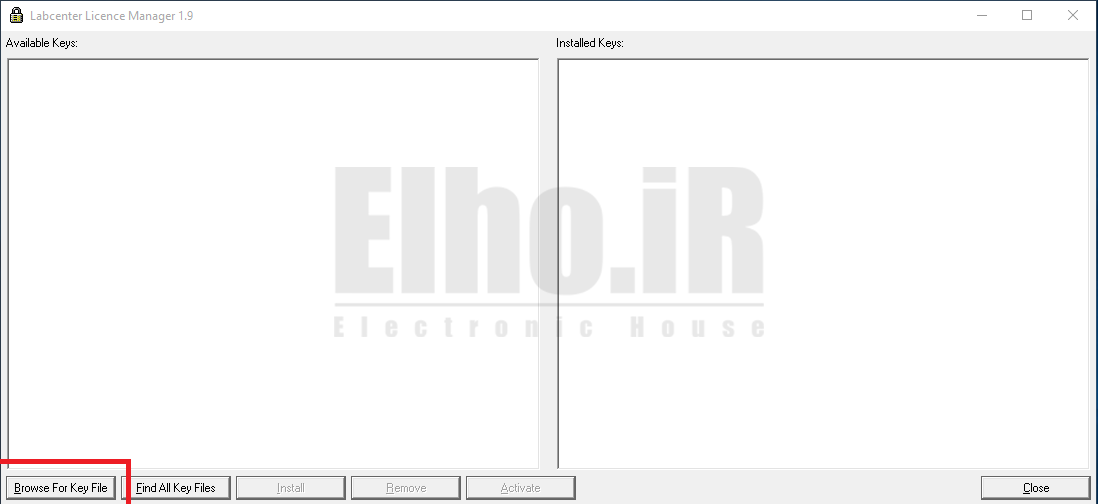

بر روی دکمه Browse جهت معرفی آدرس لایسنس کلیک فرمایید.

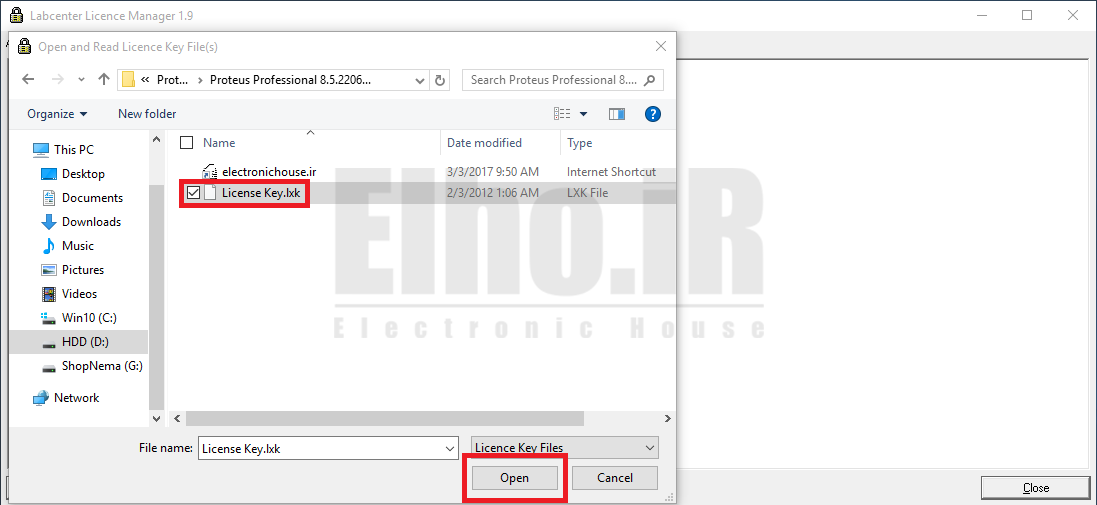

فایل License Key.lxb را انتخاب کرده و Open را بزنید.

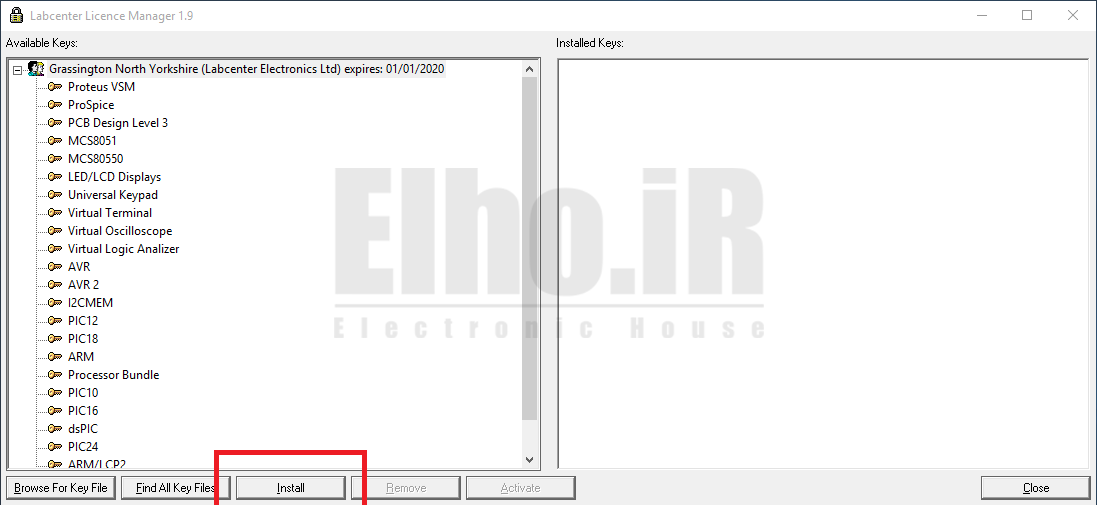

لایسنس انتخاب شده را با فشردن دکمه Install نصب کنید.

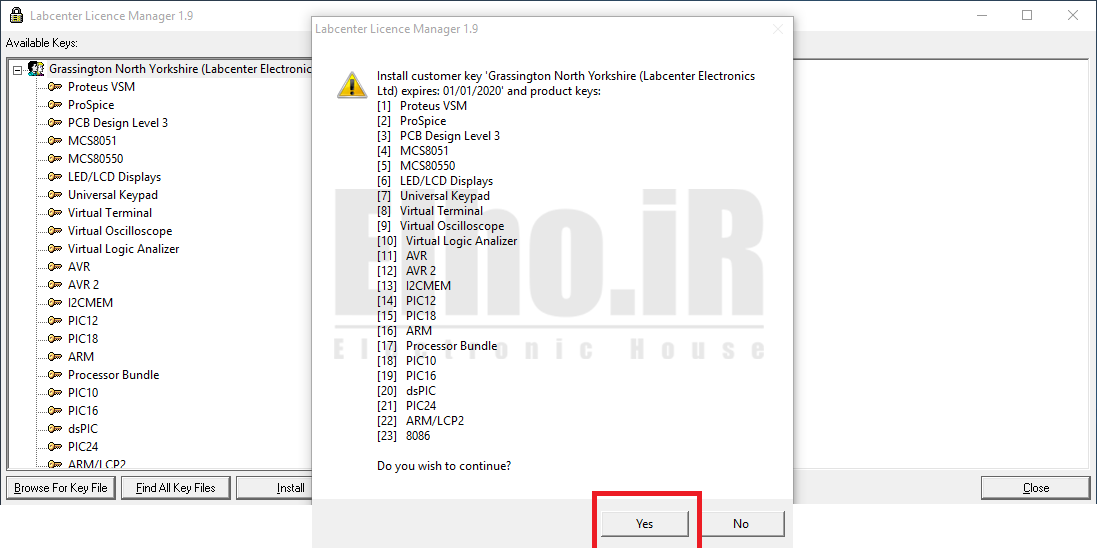

با فشردن کلید Yes نصب لایسنس را تائید کنید.

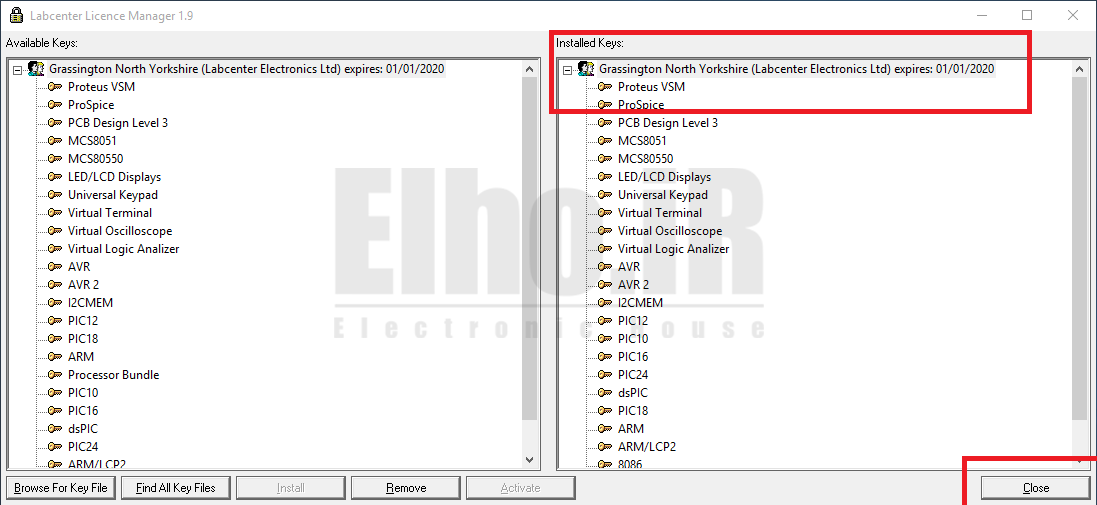

لایسنس پس از نصب باید در قسمت سمت راستی برنامه ظاهر گردد. پس از اتمام نصب لایسنس Close را بزنید.

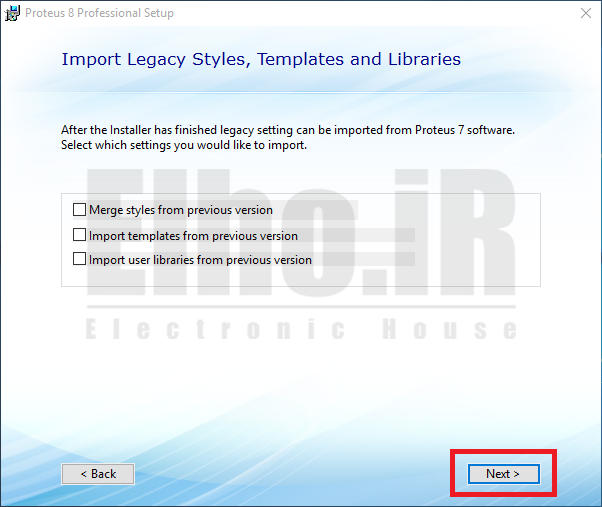

در این قسمت می توانید کتابخوانه ها و قطعات را از نسخه های قبلی نصب شده در سیستم به نسخه جدید منتقل کنید. در صورتی که نمی خواهید این کار را انجام دهید کلید Next را بزنید.

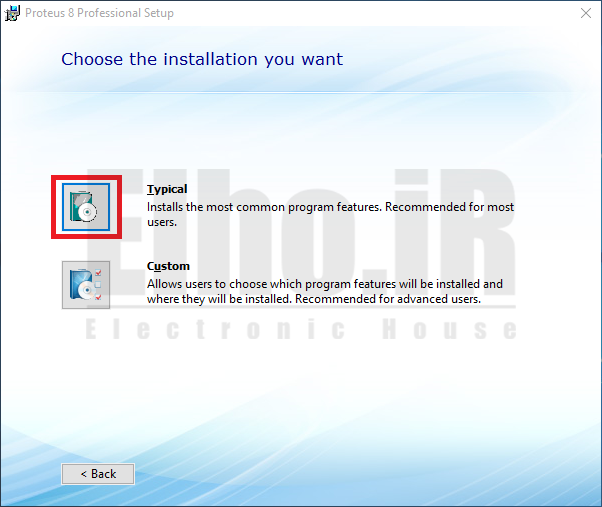

بر روی نصب معمولی یا Typical کلیک کنید.
در صورتی که می خواهید آدرس نصب را تغییر دهید نصب Custom را بزنید.

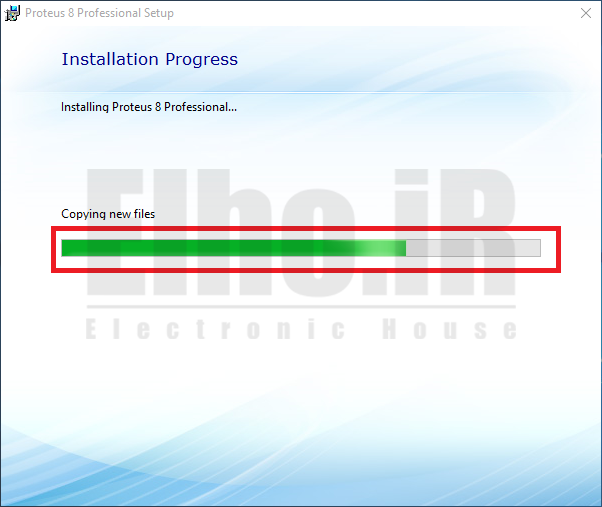

حال منتظر اتمام نصب باشید.

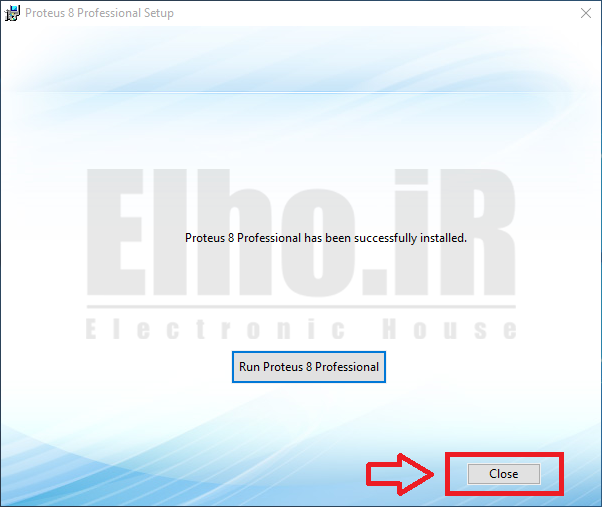

بدون اجرای نرم افزار Close را انتخاب کنید.

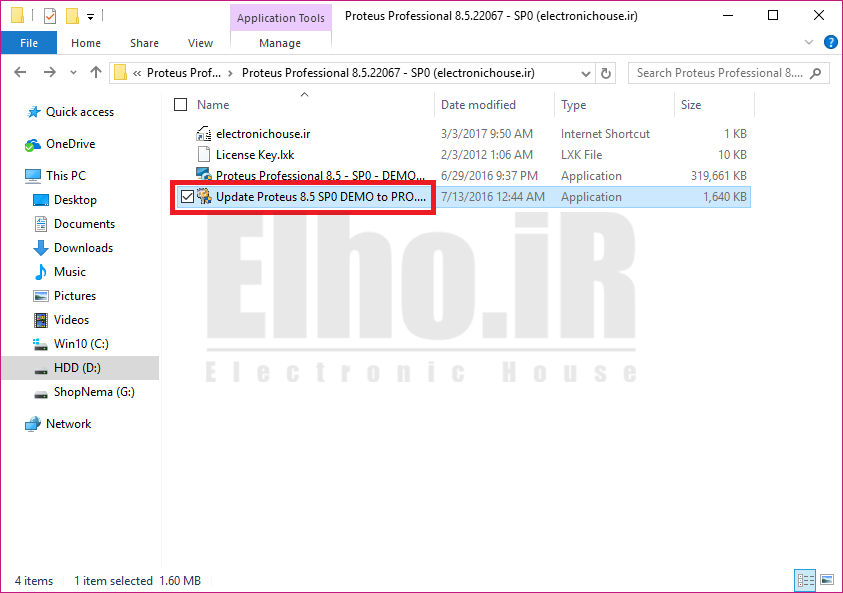

حال برنامه Update Proteus را به منظور کرک کردن نرم افزار اجرا کنید.

در صورتی که نصب Typical را انتخاب کرده اید و ویندوز شما 32 بیتی است نیاز به تغییر آدرس ندارید.

در صورتی که نصب Typical را انتخاب کرده اید و ویندوز شما 64 بیتی است در آدرس محل نصب به جای عبارت Program Filse عبارت Program Files (x86) را قرار دهید.

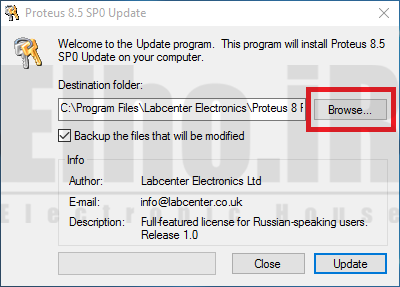

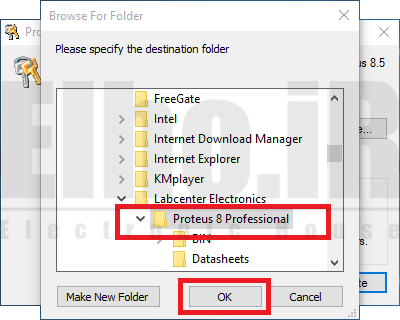

و یا با فشردن کلید Browse باید محل نصب نرم افزار را انتخاب کنید.

در صورتی که از دکمه Browse استفاده کردید فولدر اصلی نرم افزار داخل فولدر Labcenter Electronics می باشد.

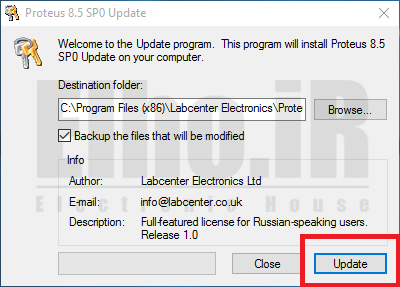

حال کلید Update را بزنید تا کرک کردن برنامه آغاز شود.

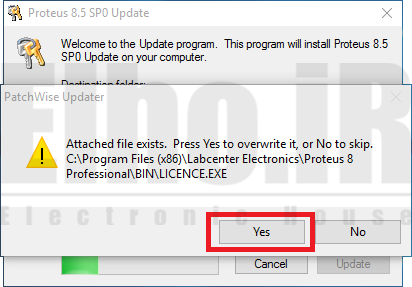

در صورت مشاهده چنین پیامی گزینه Yes را انتخاب کنید.

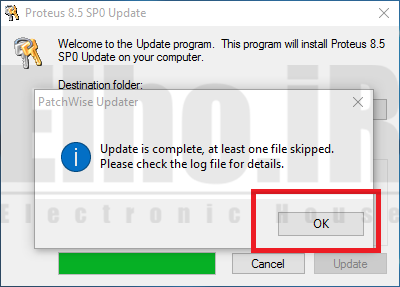

حال با مشاهده پیام زیر کرک برنامه به اتمام می رسد.

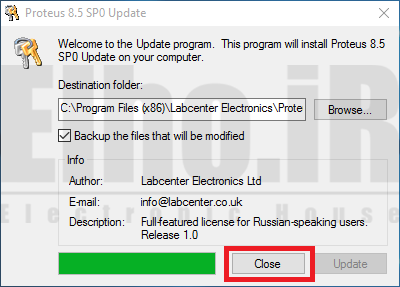

حال با انتخاب گزینه Close از برنامه Update خارج شوید.

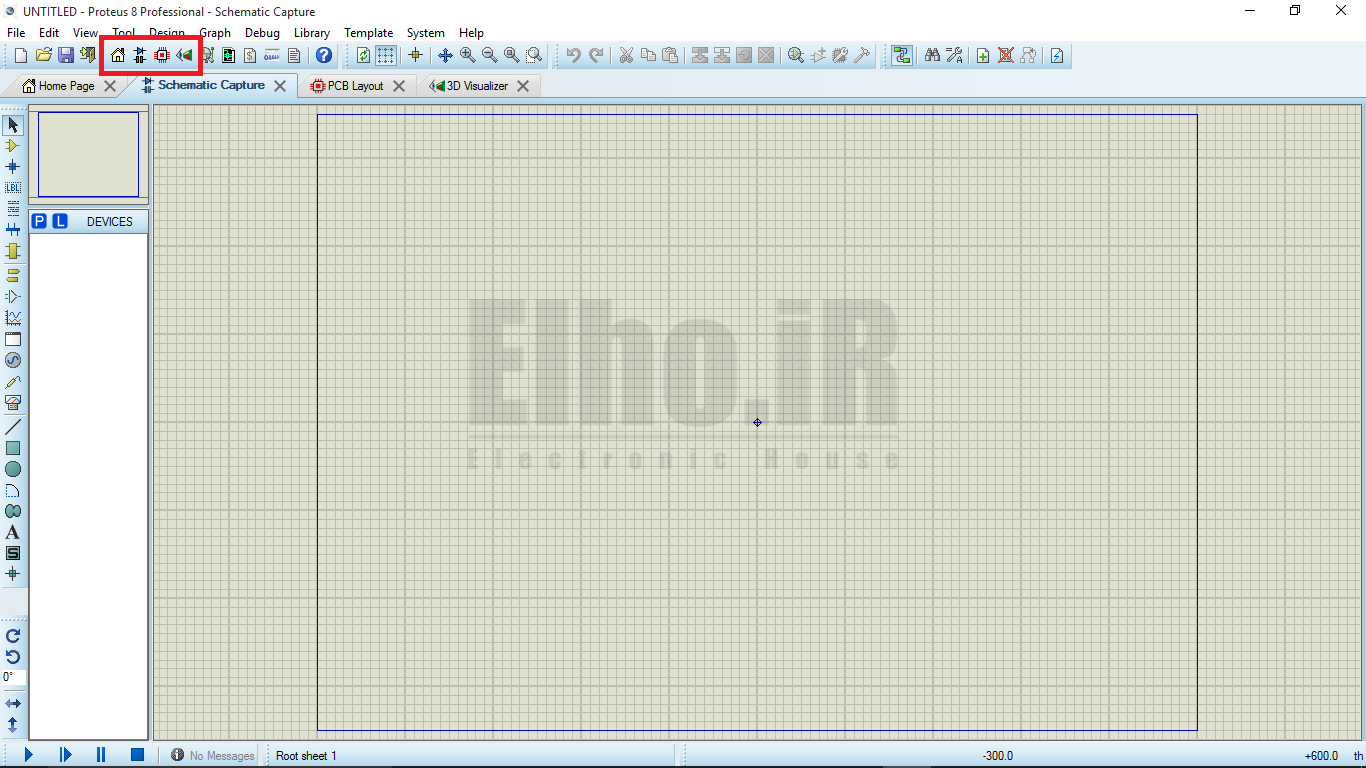

اکنون می توانید برنامه را اجرا و استفاده کنید.

جهت مشاهده لیست تمامی جلسات دوره آموزشی طراحی مدار در نرم افزار Proteus اینجا کلیک کنید.
