دوره آموزشی برق صنعتی ، فصل 1 : آشنایی با برق صنعتی ، جلسه 6 : نصب کنتور تک فاز و سه فاز

کنتورنصب کنتور

دستگاهی است که انرژی الکتریکی مصرفی را بر حسب ( KWh ) اندازه گیری و ثبت می کند.

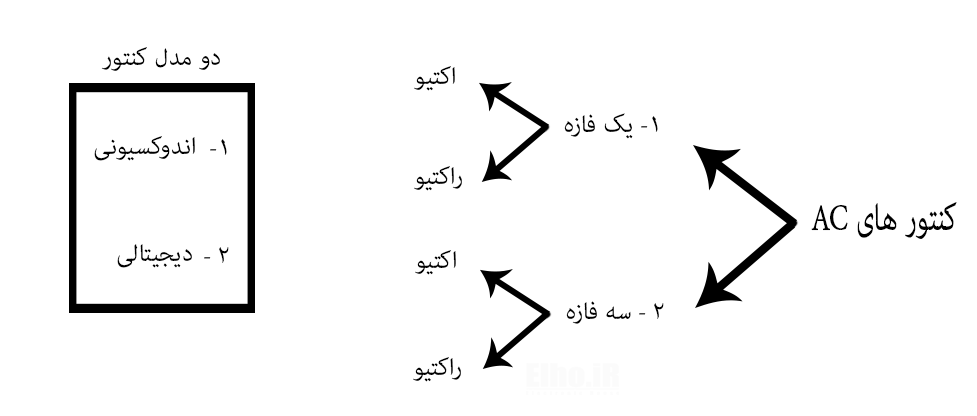

انواع کنتور

انواع کنتور

کنتور اندوکسیونی

اساس کار این بر مبنای الکترومغناطیسی است و ساختمان آنها از اجزای به شرح زیر ساخته می شود.

بدنه – سیم پیچ جریان – سیم پیچ ولتاژ – صفحه آلومینیومی (دیسک) – آهنربا دایم – شمار انداز – صفحه مشخصات

کنتور اندوکسیونی

کنتور دیجیتال

اساس کار این نوع براساس مدار الکتریکی است.

انواع کنتور

نصب کنتور

تکفاز

در نصب این نو ع کافیست یک سیم فاز را به شماره 1 و خروجی فاز را از شماره 3 به مصرف کننده وصل کنیم

و ورودی نول را به شماره 4 و خروجی نول را از شماره 5 به مصرف کننده وصل کنیم.

کنتور تک فاز

سه فاز

به همین ترتیب کنتور سه فاز به شماره های 1 و 5 و 9 کنتور سه فاز ورودی را وصل می کنیم و از شماره های 3 و 7 و 11 خروجی سه فاز را به مصرف کننده می دهیم.

و ورودی نول را به شماره 13 می دهیم و از شماره 14 خروجی نول را می گیریم.

کنتور سه فاز
